VARIO-Master V140 | Prasoowijarka

VARIO-Master umożliwia formowanie idealnie sprasowanych beli okrągłych z wielorakich materiałów jak kukurydza, mieszanka ziarnowo-kolbowa kukurydzy CCM, lucerna, wysłodki buraczane, zboża, mieszanki paszowe, konopie i z wielu innych materiałów. Zmienna komora prasowania umożliwia wytwarzanie szczelnie sprasowanych bel o średnicy 80 - 140 cm. Spójny przebieg procesu roboczego gwarantuje uzyskanie maksymalnej kompresji i szybkiego wyparcia powietrza z beli.

    Napędzana hydraulicznie, zmienna komora prasowania

    Dzięki hydraulicznie napędzanej, zmiennej komorze prasowania można produkować bale o rozmiarach od 80 do 140 cm. Jest to duża zaleta zarówno w logistyce bel, jak i w operacjach karmienia. Podczas procesu belowania i wiązania można wybrać cztery różne poziomy prędkości.

    Więcej

    Podajnik Multicrop

    Aby móc lepiej przetwarzać wiele różnych materiałów, podajnik został wyposażony w bęben dozujący.

    Więcej

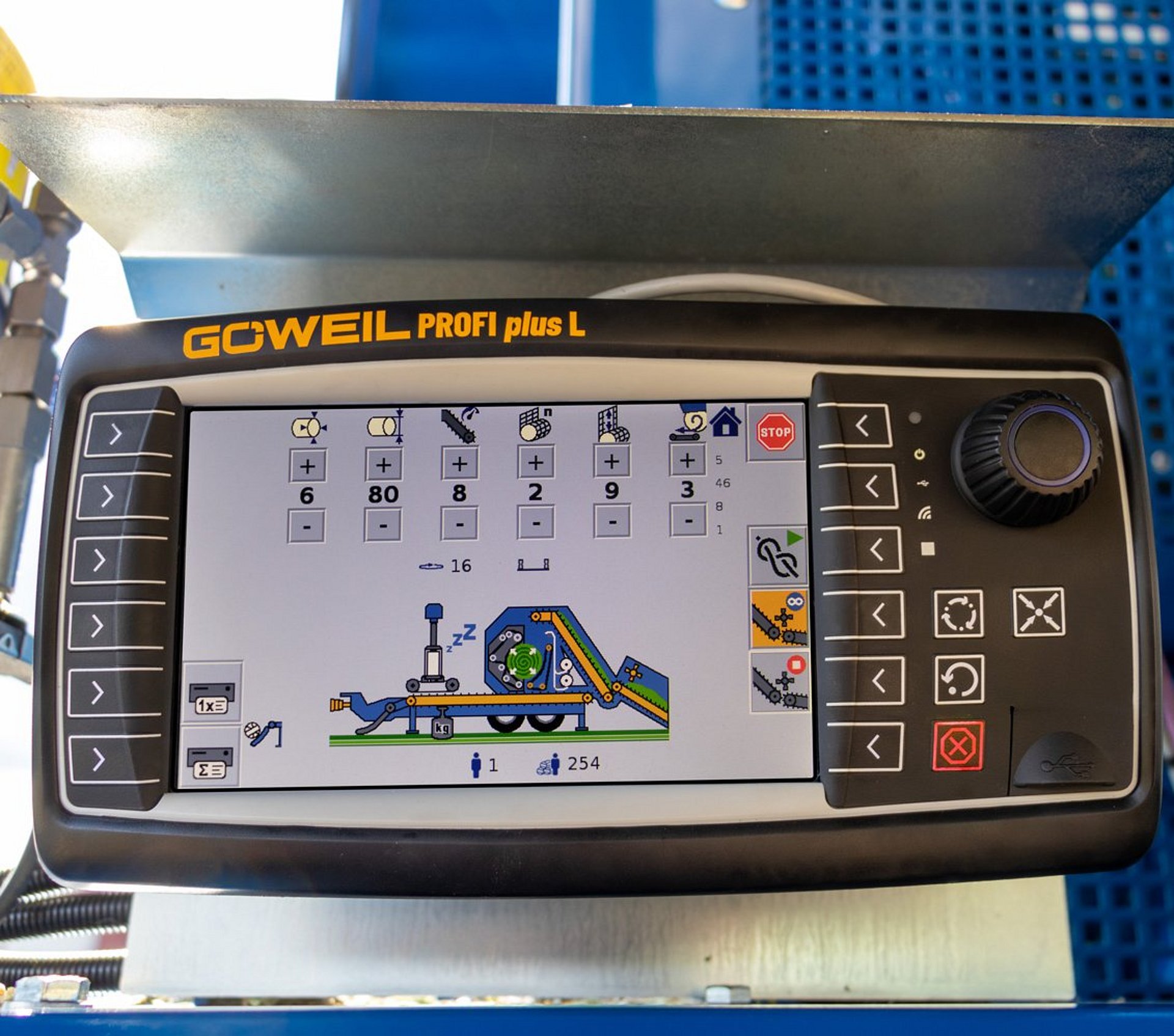

    Terminal PROFI plus L

    Prasoowijarkę VARIO-Master V140 obsługuje się za pomocą terminalu PROFI plus L. Interfejs użytkownika jest intuicyjny i umożliwia łatwą obsługę maszyny.

    Więcej

    Ogólne zalety VARIO-Master V140

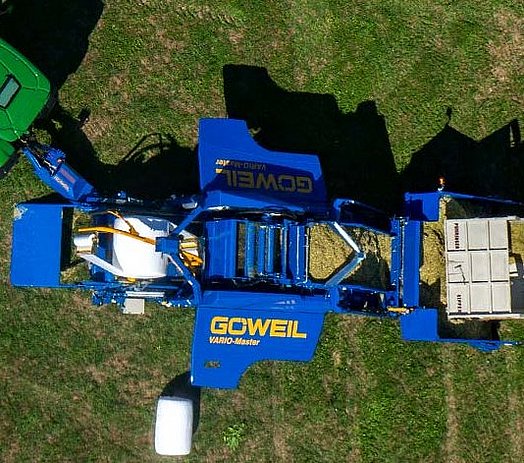

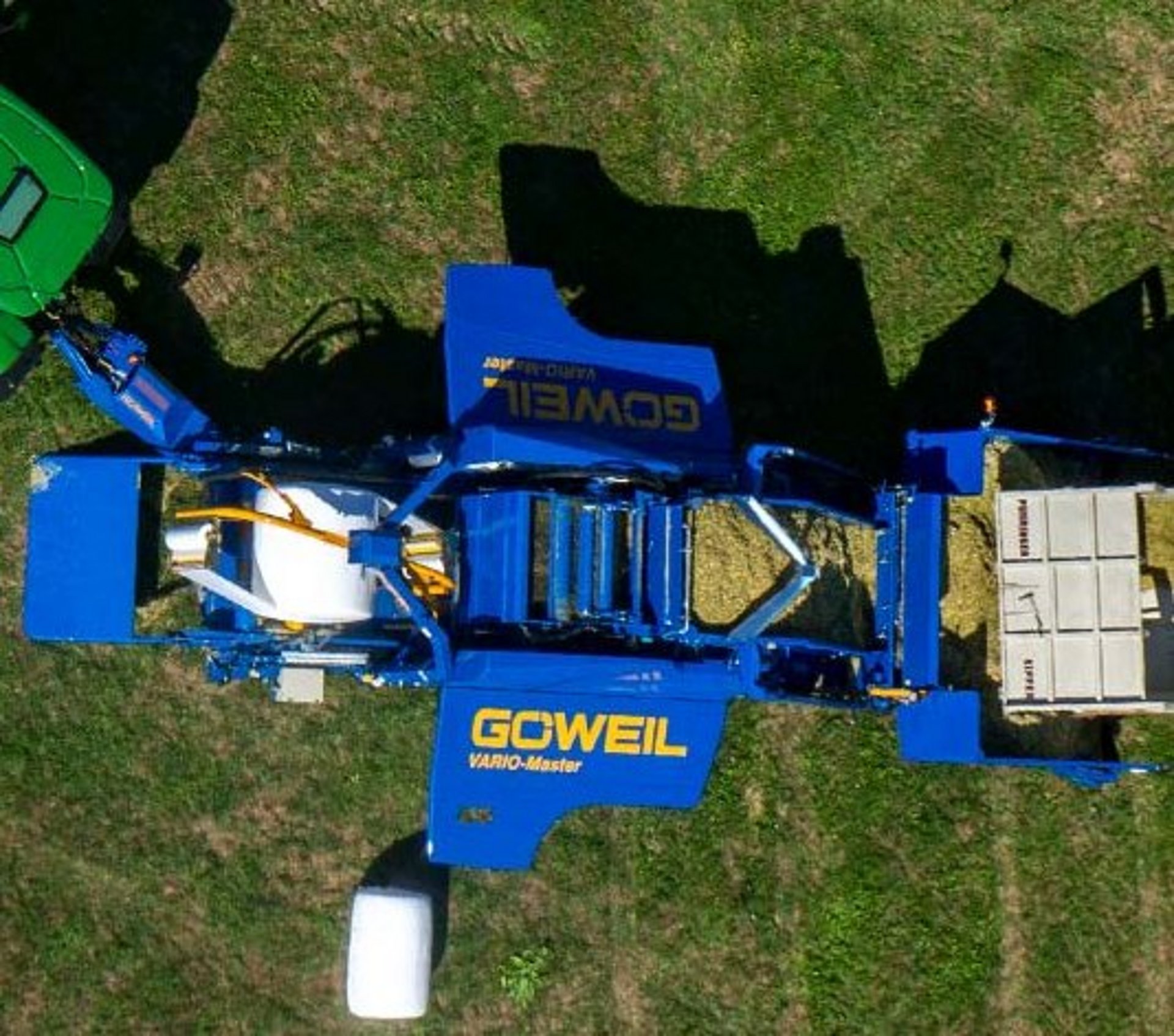

    Z przenośnika pionowego materiał wpada do komory prasowniczej.
    Szybko i zwinnie

    Dyszel skrętny może obrócić maszynę z obydwu stron o nawet 30°. W ten sposób średnica zakręcania jest minimalna, a realizacja napędu jest możliwa po obydwu stronach.

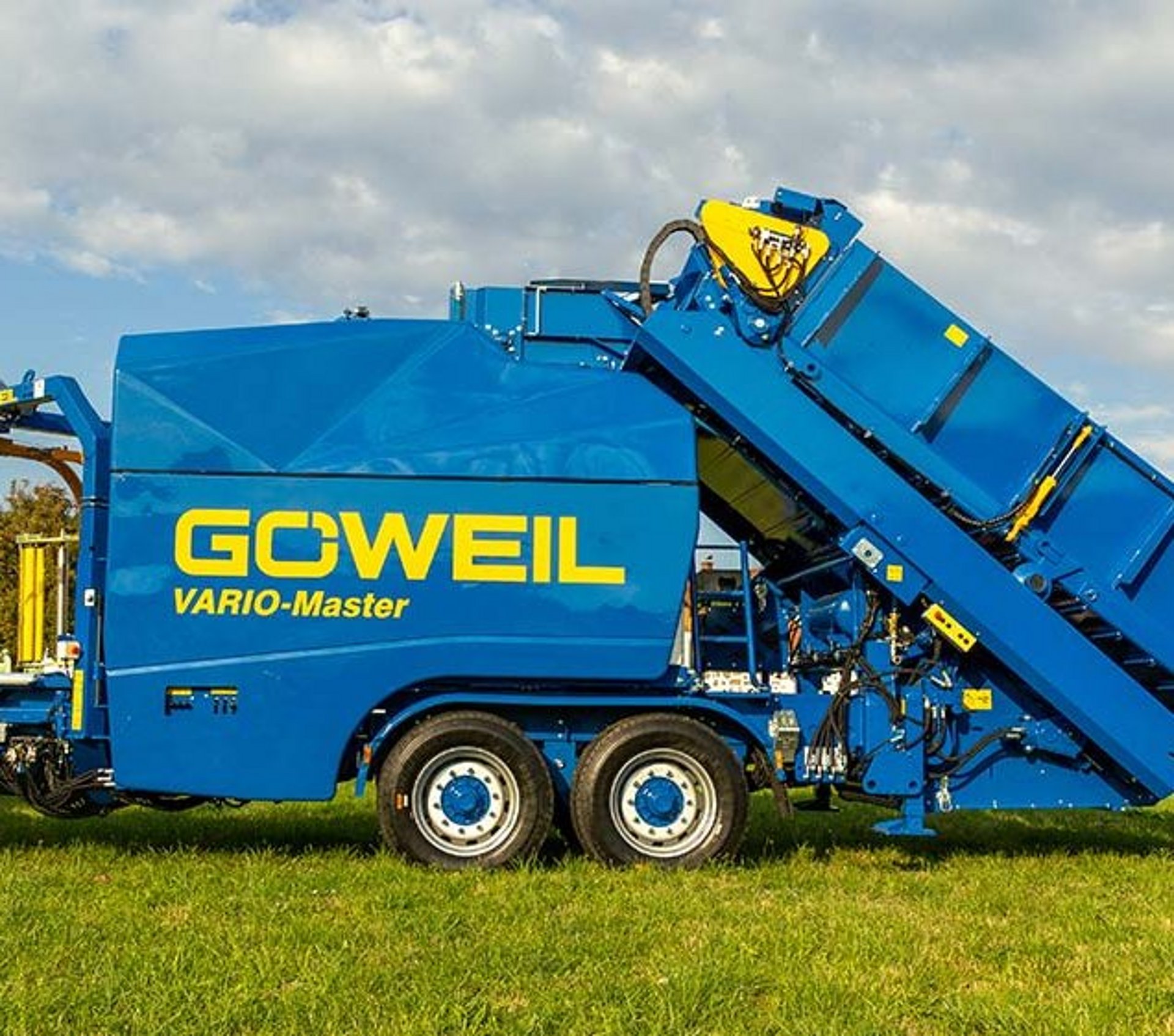

    Prawidłowe ustawienie systemu VARIO-Master V140 i dyszla.
    Przemyślany układ hamulcowy

    Pneumatyczny dwuprzewodowy układ hamulcowy jest wyposażeniem seryjnym.

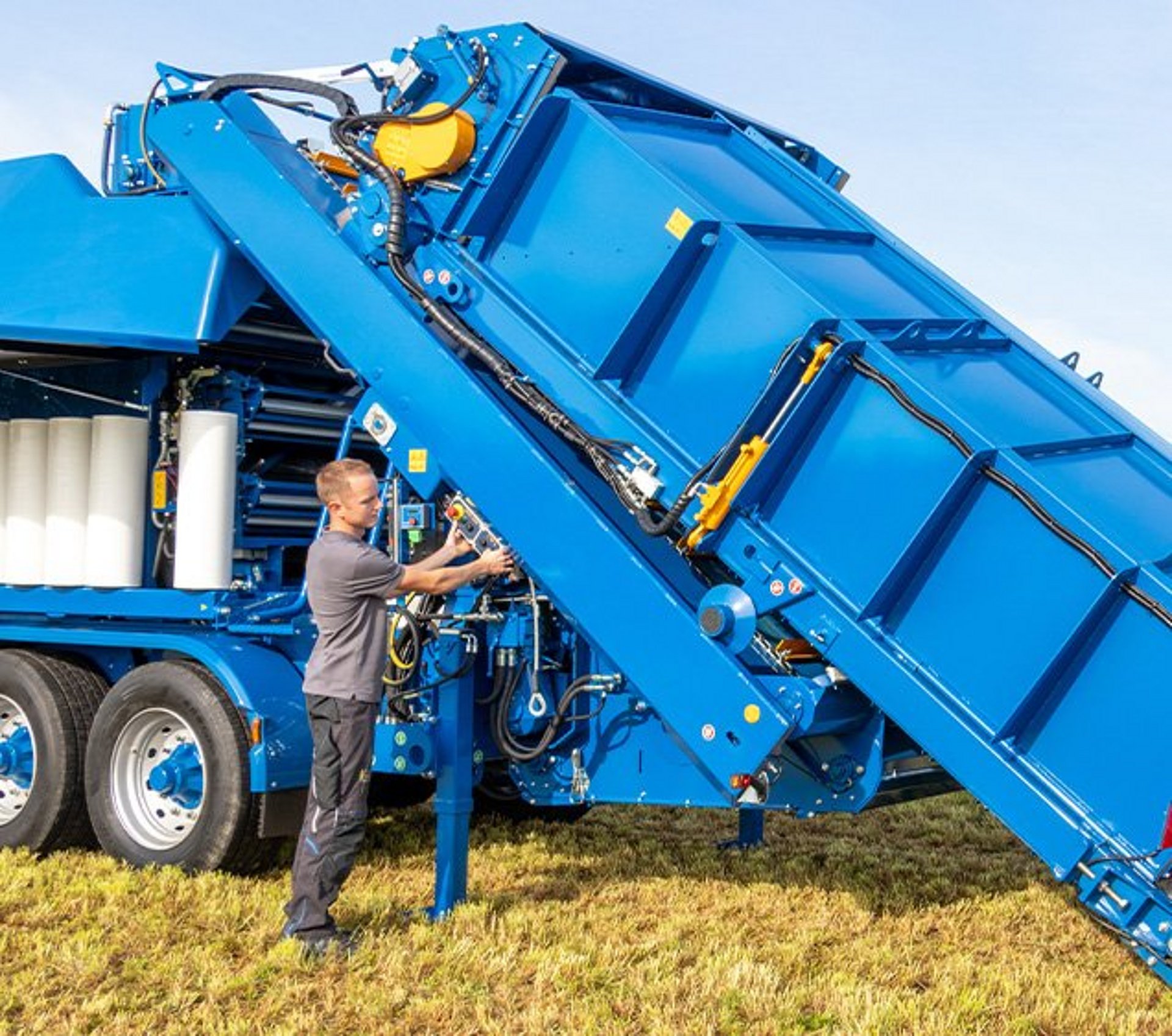

    Obniżanie podajnika
    Konstrukcja maszyny

    Bezwzględny plus! Maszyna jest gotowa do pracy w trzy minuty.

    Kontrola zasilania maszyny smarem
    Dobre smarowanie

    Smarowanie centralne stale zaopatruje najważniejsze miejsca smarowania smarem lub olejem. Tym samym gwarantowane są bardzo długa trwałość oraz niskie zużycie.

    LT-Master F115 podczas pracy.
    Zawsze wystarczający zapas

    Dzięki zamykanemu hydraulicznie magazynowi folii na nawet 18 rolek folii VARIO-Master V140 jest wyposażona idealnie nawet na długie dni robocze.

    Dzięki podwoziu umożliwiającemu osiąganie prędkości 80 km/h, LT-Master F115 może szybko dotrzeć do każdego miejsca zastosowania.
    Żadna droga nie jest za długa

    Dzięki podwoziu umożliwiającemu osiąganie prędkości 80 km/h można szybko dotrzeć do każdego miejsca zastosowania, nieważne czy maszyna jest zaczepiona do ciągnika, czy przewożona samochodem ciężarowym. VARIO-Master V140 ma homologację typu UE.

    Reflektor roboczy LED
    Reflektor roboczy LED

    Reflektor roboczy LED zapewnia VARIO-Master V140 najlepsze oświetlenie także nocą.

    Zalety podawania i dozowania

    Niska konstrukcja

    Czy to wywrotka, czy wózek, samochód ciężarowy lub załadunek bezpośredni – podajnik o szerokości 3,50 m można łatwo i prosto napełnić dzięki jego niskiej konstrukcji.






    Dno zgrzebłowe

    Prędkość przenośnika podłogowego dopasowuje się do ilości materiału i reguluje się automatycznie. Ocynkowane, kute matrycowo łańcuchy przenośnika podłogowego firmy Rübig przy przenośniku stromonośnym i podajniku są niezniszczalne.





    Obszerny podajnik Multicrop:

    Podajnik Multicrop o pojemności ok. 13 m³ zapewnia duży bufor. To pozwala uniknąć zastoju VARIO-Master V140 przy załadunku.
    Aby móc lepiej przetwarzać wiele różnych materiałów, podajnik został wyposażony w bęben dozujący. Podajnik oraz ślimaki doprowadzające zapewniają równomierny przepływ materiałudo przenośnika stromonośnego i optymalnie przetwarzają również materiał włóknisty, taki jak trawa czy lucerna.



    Główne zalety prasy

    Napędzana hydraulicznie, zmienna komora prasowania

    Dwa taśmy bezkońcowe zapewniają nieprzerwanie wysoką kompresję materiału. Średnica beli i stopień zagęszczenia są nastawiane na terminalu. Można prasować okrągłe bele o średnicy od 80 do 140 cm - regulowanej co 5 cm. Napęd hydrauliczny umożliwia czterostopniowe dostosowanie prędkości komory prasowania do materiału.






    Siatka lub folia

    Do perfekcyjnej konserwacji beli konieczny jest wydajny system wiązania. VARIO-Master V140 jest seryjnie wyposażona w połączenie wiązania podwójnego siatką i folią.






    Wysoki stopień prasowania

    Walce stalowe o grubości 4 mm są wzmocnione w środku, profil żebrowany zapewnia optymalny stopień prasowania i pewne obracanie belą.








    Taśma powrotna

    Brak strat gwarantuje taśma powrotna, przebiegająca pod całą maszyną, która przechwytuje kruszące się rośliny i nie zanieczyszczając ich wprowadza je z powrotem do przenośnika stromonośnego.






    Długi okres użytkowania

    Duży zasobnik perfekcyjnie dopasowany system smarowania gwarantują długi okres użytkowania maszyny.






    Wtrysk wody

    Do domieszania wody przy prasowaniu suchych materiałów.






    Zalety owijarki

    Mobilny stół owijarki



    Stół owijarki podjeżdża pod komorę prasowania i bezpośrednio, szybko oraz ostrożnie przejmuje belę.






    Podwójne ramię owijające



    Dzięki seryjnemu podwójnemu ramieniu owijającemu z 2 napinaczami folii o szerokości 750 mm owijarka jest zawsze o jeden krok do przodu. Większa liczba bel na rolkę folii to wynik opatentowanych wałów z tworzywa sztucznego.






    Obcinarka folii



    Nierdzewny nóż tnący gwarantuje precyzyjne odcięcie folii. Seryjne położenie pływające obcinarki folii zapewnia łatwe oddzielenie folii, co zapobiega utknięciu resztek.






    Rampa zrzutu bel



    Łagodny zrzut bel gwarantuje hydraulicznie składana rampa zrzutu bel.






    Nadzór folii i tryb pracy z jedną folią



    Jeżeli folia się kończy lub zerwała się, prędkość posuwu stołu owijarki zmniejsza się tak, aby ponownie zagwarantować 50-procentowe zachodzenie.<br/> Dzięki temu bela może zostać owinięta do końca bez przerywania. Przy końcu lub zerwaniu obydwu folii nadzór folii wyłącza proces owijania.






    Układ sterowania

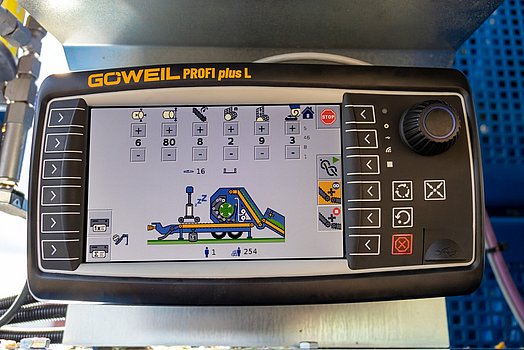

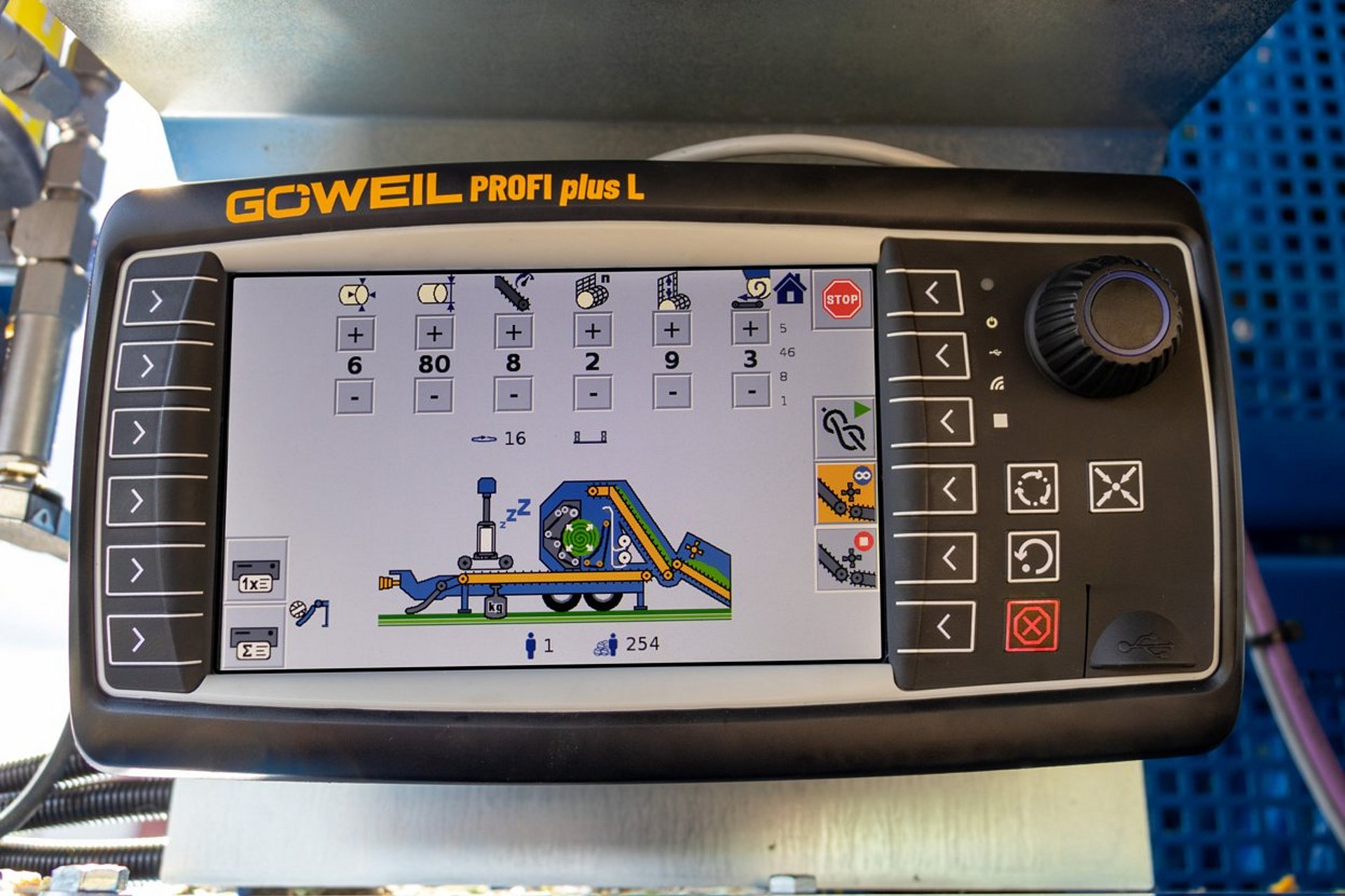

    Sterowanie PROFI z terminalem PROFI plus

    Prasoowijarkę VARIO-Master V140 obsługuje się za pomocą terminalu PROFI plus L. Interfejs użytkownika jest intuicyjny i umożliwia łatwą obsługę maszyny. Cały proces roboczy oraz wszystkie ustawienia maszyny są widoczne na wyświetlaczu. Za pomocą portu USB w terminalu można w łatwy sposób importować i eksportować język oraz logo klienta do systemu ważącego z drukarką etykiet, a dane o koncie klienta wyeksportować w postaci pliku CSV.

    Materiały prasowalne

    Dzięki dużej różnorodności prasowanych i owijanych materiałów prasoowijarka VARIO-Master V140 może być wykorzystywana do najróżniejszych celów. Dzięki różnym czasom żniw maszyna jest wykorzystywana przez cały rok. Gwarantuje to najwyższą wydajność i wykorzystanie mocy. Przegląd najpopularniejszych materiałów:

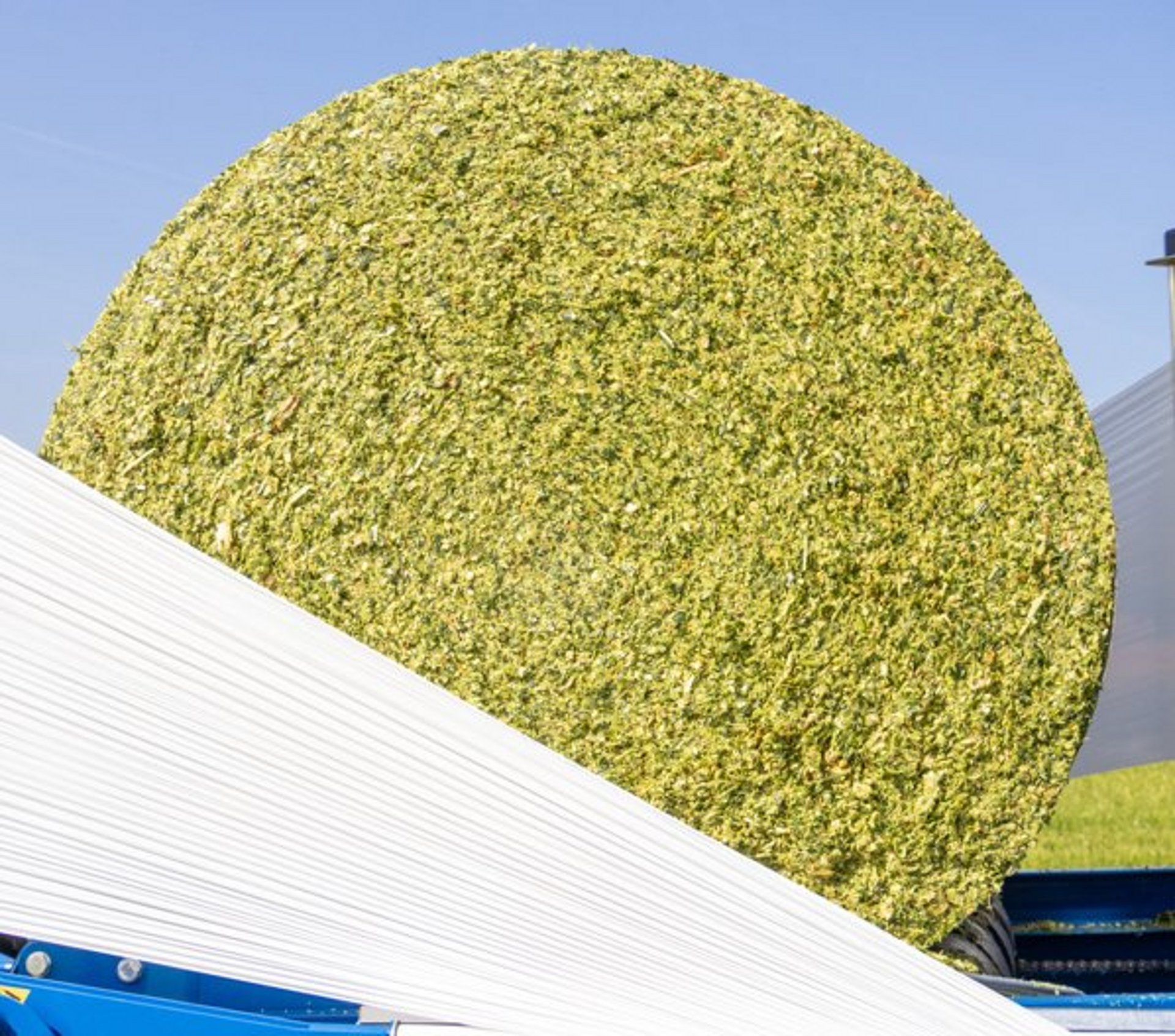

    Kiszonka z kukurydzy jest produkowana z całej rośliny kukurydzy i stanowi jeden z najważniejszych podstawowych pokarmów dla przeżuwaczy o wysokiej wydajności mlecznej. Kiszonka z kukurydzy dostarcza szczególnie pożywnej energii w postaci skrobi ze zmiażdżonych ziaren kukurydzy i dodatkowo jest bardzo bogata w włókna surowe. W ten sposób kiszonka z kukurydzy zapewnia najlepsze warunki do uzyskania najwyższej wydajności mlecznej i mięsnej.<br/> Zwłaszcza w temperaturach powyżej 15 stopni Celsjusza, z uwagi na wysoką aktywność mikrobakterii, może dojść do pogorszenia jakości paszy. Bardzo wysoki stopień zagęszczenia podczas prasowania w prasoowijarce VARIO-Master V140 pozwala na uzyskanie niezrównanej trwałości i jakości paszy.

    CCM (Corn-Cob-Mix) to doskonała pasza energetyczna składająca się z dokolbia i ziaren z kolby kukurydzy. Stosuje się ją do karmienia świń, bydła lub innych małych przeżuwaczy. Kiszonka CCM oferuje najwyższe stężenie energii dzięki dodatkowej skrobi i w porównaniu ze standardową paszą treściwą zapewnia doskonały stosunek ceny do jakości.<br/> Pasza dzięki zmiażdżeniu ziaren kukurydzy zachowuje więcej struktury i dzięki temu bydło bardzo dobrze ją trawi. Kompaktowy kształt bel kiszonki CCM powoduje, że idealnie nadają się one do transportu oraz są optymalnie przystosowane do karmienia z podziałem na mniejsze porcje.

    Kiszonka z lucerny poza kiszonką z kukurydzy jest jednym z najważniejszych podstawowych komponentów karmy dla bydła. Wysoki stopień trawienia paszy oraz szczególnie dobra skuteczność strukturalna przyczynia się do pokaźnej wydajności mlecznej. Uprawa lucerny oferuje wysoką pewność plonów i dodatkowo polepsza jakość gleby. Jednak niska zawartość cukru powoduje, że lucerna bardzo trudno się konserwuje w naturalny sposób. Przetwarzanie na bele okrągłe przez prasoowijarkę VARIO-Master V140 znacznie wspomaga jakość kiszonki z lucerny dzięki szybkiemu wykluczeniu powietrza oraz efektywnemu zagęszczeniu.

    Kiszonki z posiekanych buraków cukrowych wyróżniają się bardzo wysoką zawartością energii, bardzo łatwo się trawią i przekonują smakiem. Są idealnym uzupełnieniem kiszonek z trawy, ponieważ mają ujemny bilans azotowy i w ten sposób wyrównują bilans białkowy w żwaczu. Kiszonki z posiekanych buraków mają bardzo niską zawartość kwasów mlekowych i tym samym również całkowitą zawartość kwasów. Wysokie zagęszczenie oraz czyste przetwarzanie w stanie jeszcze ciepłym jest niesamowicie ważne dla jakości kiszonki. Ponadto bele okrągłe z prasoowijarki VARIO-Master V140 szybciej stygną i dzięki temu można je szybciej wykorzystać do karmienia.

    TMR zawiera wyważoną mieszankę z paszy podstawowej i treściwej. Udział części suchej oraz zawartość energii są idealnie do siebie dopasowane. Porcje TMR mają bardzo pozytywny wpływ na wydajność mleczną i zdrowie zwierząt. W celu utworzenia zapasowej porcji TMR następuje dodanie i ponowne kiszenie w pełni sfermentowanych kiszonek. Prasoowijarka VARIO-Master V140 pozwala na łatwą, szybką i tanią produkcję zapasu TMR, łatwo się ją transportuje i dzięki temu stanowi idealne rozwiązanie dla handlu.

    Czy to trociny, wióry, wełna drzewna, kora do ogrodu, zrębki czy pelet... Prasoowijarka VARIO-Master V140 może opakowywać wszystkie materiały w kompaktowe bele. Z jednej strony ułatwia to transport i jednocześnie zapewnia oszczędność drogiego miejsca składowania. Bele można transportować, układać warstwowo i na paletach z użyciem traktora. Materiał zapakowany w bele pozostaje suchy i czysty.

    Kiszonki z całych roślin zbożowych są produkowane najczęściej z jęczmienia, pszenicy lub pszenżyta. Uprawa zapewnia wysoką pewność plonów i ma zalety związane z uprawą roślin. Zboże ma jednak bardzo niską zawartość energii i trudno się je kisi w tradycyjny sposób. Dzięki optymalnemu zagęszczeniu i szybkiemu wykluczeniu powietrza, produkcja kiszonki ze zbóż jest bezproblemowa w przypadku zastosowania prasoowijarki VARIO-Master V140.

    Kiszonka z trawy stanowi najważniejszy podstawowy pokarm przeżuwaczy. Optymalnie pokarm składa się z traw słodkich, ziół i koniczyny.<br/> Gatunki traw o wysokiej zawartości cukru gwarantują dobry przebieg fermentacji. Dzięki wysokiej gęstości prasowania w prasoowijarce VARIO-Master V140 możliwe jest optymalne przetwarzanie traw o wyższej zawartości włókien surowych.

    Coraz bardziej palącym problemem staje się składowanie śmieci i odpadów. Niektóre materiały są przygotowywane do ponownej obróbki i wykorzystywane jako paliwo alternatywne. Związany z tym problem transportu i magazynowania można w łatwy i szybki sposób rozwiązać za pomocą prasoowijarki VARIO-Master V140. Sprasowane bele można transportować w sposób oszczędzający miejsce i optymalnie nadają się one do składowania tymczasowego. Zasadniczo na bele okrągłe można przetworzyć odpady stałe, takie jak tworzywa sztuczne, śmieci domowe, skrawki dywanów, a także kompost.

    Konopie przemysłowe odznaczają się bardzo wysoką zawartością CBD i są one wykorzystywane głównie w przemyśle farmaceutycznym i kosmetycznym.

    Pasza dla dzikich zwierząt, resztki warzyw, trzcina cukrowa, zmiażdżone ziarno kukurydzy, obornik koński, resztki jabłek, słoma itp.

    Wyposażenie podstawowe

    Z homologacją typu UE do jazdy z prędkością do 80 km/h

    Prasoowijarka VARIO-Master V140 jest wyposażona seryjnie w połączenie wiązania podwójnego. W ten sposób można jednocześnie założyć dwie rolki siatki lub dwie rolki folii lub po jednej rolce folii i siatki.

    Szerokość robocza 3,50 m

    System kamer wyposażony w cztery kamery na podczerwień zapewnia idealny przegląd całego przebiegu pracy wokół maszyny w dniu i w nocy.

    Cztery kamery są ustawione w sposób umożliwiający podgląd komory prasowania z góry, przenośnika stromonośnego, stołu owijarki oraz tylnej strony maszyny (po prawej stronie, patrząc w kierunku jazdy).

    Elementem decydującym o wysokim stopniu zagęszczenia materiału i idealnym sprasowaniu bel jest odpowiednia wilgotność materiału. W przypadku bardzo suchych materiałów możliwe jest dodanie wody bezpośrednio do komory prasowania poprzez wtrysk wody.

    Składający się z zaworu elektromagnetycznego, węży i regulowanych dysz.

    Kompaktowy pilot radiowy działa radiowo i rozpoczyna zrzut gotowo owiniętej beli. Dzięki jego poręczności użytkownik może mieć pilota ciągle przy sobie i sterować zrzutem.

    Wszystkie procesy robocze przebiegają w pełni automatycznie

    Informacje i Kontakt

    Dane techniczne (wyposażenie podstawowe))

    Ciężar:15 800 kg
    Długość:11.850 mm
    Szerokość:2 550 mm
    Wysokość:4 000 mm

    Średnica beli:

    od 0,80 do 1,4 m


    Wymagania dla ciągnika

    Zapotrzebowanie na olej dyszel obrotowy:10 l przy 200 bar
    Zapotrzebowanie mocy:przynajmniej 90 kW

    Wymagane przyłącza

    1 sterownik dwustronnego działania i 1 sterownik jednostronnego działania dla dyszla obrotowego

    7-biegunowe gniazdo dla całej instalacji oświetlenia za wyjątkiem reflektorów roboczych

    Do zasilania elektrycznego maszyny użyć dostarczonej wiązki przewodów

    Wyposażenie dodatkowe

    Napęd następuje za pośrednictwem wału przegubowego, dzięki czemu możliwe jest zawsze zastosowanie w połączeniu z traktorem. Silnik pracuje bardzo cicho i koszty eksploatacyjne są niskie w porównaniu z traktorem zasilanym drogim paliwem. W ten sposób oszczędza się nie tylko miejsce, ale także redukuje się spaliny i dzięki temu możliwa jest eksploatacja w halach. Dzięki osłonie możliwa jest bezproblemowa eksploatacja napędu elektrycznego również na wolnym powietrzu (zakres temperatur: od -15 do +60°C). Koszty konserwacji są bardzo niskie, a cokół z nakładkami wózka widłowego umożliwia bardzo łatwy transport napędu elektrycznego. Napęd elektryczny ma funkcję wolnego startu. Zapewnia ona znaczną redukcję początkowych skoków napięcia oraz momentu rozruchu. Skutkiem tego jest oszczędność prądu oraz ochrona napędu, wałów i przekładni.

    Moc: 90 kW Napięcie: 400 V Częstotliwość: 50 Hz
    Klasa ochrony: IP 55Pobór prądu: maks. 125 ANapęd: 740 obr./min
    Masa: 2970 kg Dł.× szer. × wys. 1773 × 1323 × 1652 mmCEE 125A

    Składa się ze stołu ważącego, terminala ważenia i drukarki etykiet z logo GÖWEIL lub logo klienta



    Cztery cele ważące są bezpośrednio wbudowane w stół owijarki. Wyświetlacz jest zamontowany na szafie sterowniczej. Proces ważenia owiniętych bel przebiega automatycznie i w ten sposób nie występuje opóźnienie czasowe podczas pracy. Bele mogą być ważone z osobna, ale także jako kompletna partia. Różne opcje można bardzo łatwo ustawić na terminalu. Drukarka etykiet drukuje informacje, takie jak waga bel, data, godzina i wgrane logo. Jeśli etykiety są niepotrzebne, można wyłączyć tę funkcję na terminalu. Etykiety samoprzylepne oraz taśma do nadruku są towarami dostępnymi w sklepach specjalistycznych. System ważący można zamontować w obecnych maszynach.

    Składa się ze stołu ważącego, terminala ważenia i drukarki etykiet z logo GÖWEIL lub logo klienta



    Cztery cele ważące są bezpośrednio wbudowane w stół owijarki. Wyświetlacz jest zamontowany na szafie sterowniczej. Proces ważenia owiniętych bel przebiega automatycznie i w ten sposób nie występuje opóźnienie czasowe podczas pracy. Bele mogą być ważone z osobna, ale także jako kompletna partia. Różne opcje można bardzo łatwo ustawić na terminalu. Drukarka etykiet drukuje informacje, takie jak waga bel, data, godzina i wgrane logo. Jeśli etykiety są niepotrzebne, można wyłączyć tę funkcję na terminalu. Etykiety samoprzylepne oraz taśma do nadruku są towarami dostępnymi w sklepach specjalistycznych. System ważący można zamontować w obecnych maszynach.

    Dzięki zastosowaniu stawiacza bel w rampie zrzutu bel istnieje możliwość delikatnego odkładania bel z lewej lub prawej strony. Jeśli stawiacz bel jest wyłączony, bela będzie się standardowo staczała do przodu. Magazynowanie z przodu umożliwia szybsze i delikatniejsze odtransportowanie.

    Do uzyskania dobrego wyniku kiszenia decydujących jest kilka czynników:

    • Zdatność materiału do kiszenia
    • Przestrzeganie zasad kiszenia (moment zbioru oraz podwiędnięcie, długość cięcia, wydajność łańcucha kiszonki, zagęszczenie i wykluczenie powietrza)
    • A także warunki pogodowe

    Jeśli wszystkie czynniki nie będą idealnie współgrały (np. z uwagi na okres złej pogody), zakiszacze powinny pomóc znacznie polepszyć wynik kiszenia poprzez zapobieganie wadliwej fermentacji oraz procesom późniejszego podgrzewania.

    Za pomocą pompy samossącej z filtrem i elektronicznym miernikiem przepływu środek zakiszający jest wtryskiwany bezpośrednio do komory prasowania przez dwie dysze ze stali nierdzewnej. Dzięki temu środek do zakiszania jest optymalnie rozprowadzany w paszy w beli okrągłej. Jednostka dozująca nadaje się zarówno do bakterii mlekowych, jak też do słabo korozyjnych kwasów.

    Wskazówka: w zakresie dostawy nie ma zbiornika.
    Uwaga: Po użyciu należy przepłukać wodą moduł dozowania zakiszacza.

    Zakres dostawy:

    • Zespół obsługowy Dosistar
    • Pompa z filtrem
    • Przepływomierz elektroniczny
    • Różne dysze
    • Wąż ssący do zewnętrznego zbiornika

    450-litrowy zbiornik ze stali nierdzewnej jest zamontowany bezpośrednio na maszynie i zapewnia całkowite opróżnianie.

    12 V na 24 V

    Składająca się z przewodu spiralnego 15-biegunowego na 13-biegunowy i 2x z 7-biegunowego na 13-biegunowy

    Dostępny duży wybór rodzajów ucha zaczepu

    Wszystkie rodzaje ucha zaczepu
