Prensas de residuos con la rotoempacadora variable
VARIO-Master V140 | Prensadora y encintadora
La VARIO-Master de GÖWEIL es LA MEJOR prensadora y encintadora para pacas redondas. Originalmente destinada a la agricultura, los campos de aplicación de la VARIO-Master se han ido ampliando enormemente con el tiempo. Una gran variedad de materiales triturados pequeños pueden ser procesados en pacas redondas perfectamente prensadas y encintadas. La robusta construcción y la durabilidad de la prensadora y encintadora hablan por sí solas y, como resultado, los contratistas y las grandes explotaciones agrícolas e industriales de todo el mundo se encuentran entre nuestros clientes.
Cámara variable de accionamiento hidráulico
La cámara variable de accionamiento hidráulico permite producir tamaños de paca entre 80 y 140 cm lo que supone una enorme ventaja tanto en la logística de pacas como también en el almacenamiento. Para el proceso de prensado y atado, es posible elegir entre cuatro niveles de velocidad diferentes.
Alimentador Multicrop
Para poder procesar mejor los distintos materiales, el alimentador se ha equipado con un tambor dosificador.
Terminal manual PROFI plus L
La VARIO-Master V140 se maneja con el terminal manual PROFI plus L. La interfaz de usuario está diseñada de forma intuitiva y permite un fácil manejo de la máquina.

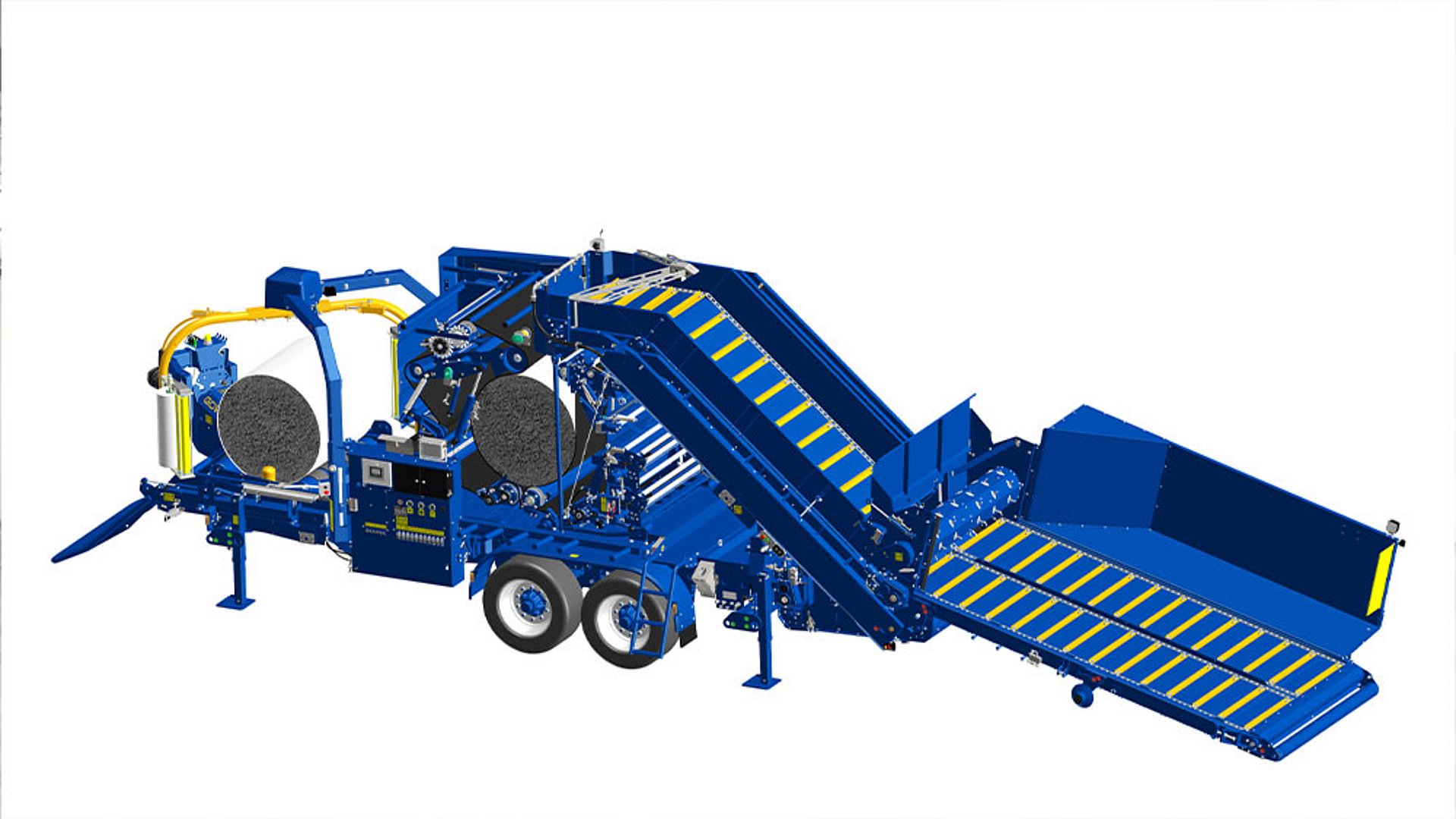

Ventajas de la VARIO-Master V140
Alta compactación
Gracias a la alta densidad de prensado, el material se compacta al mínimo lo que permite ahorrar valioso espacio de almacenamiento.
Sistema de freno
Incorpora de serie, un sistema de freno neumático de conducto doble o un sistema de freno hidráulico de 2 conductos.
Una buena lubricación

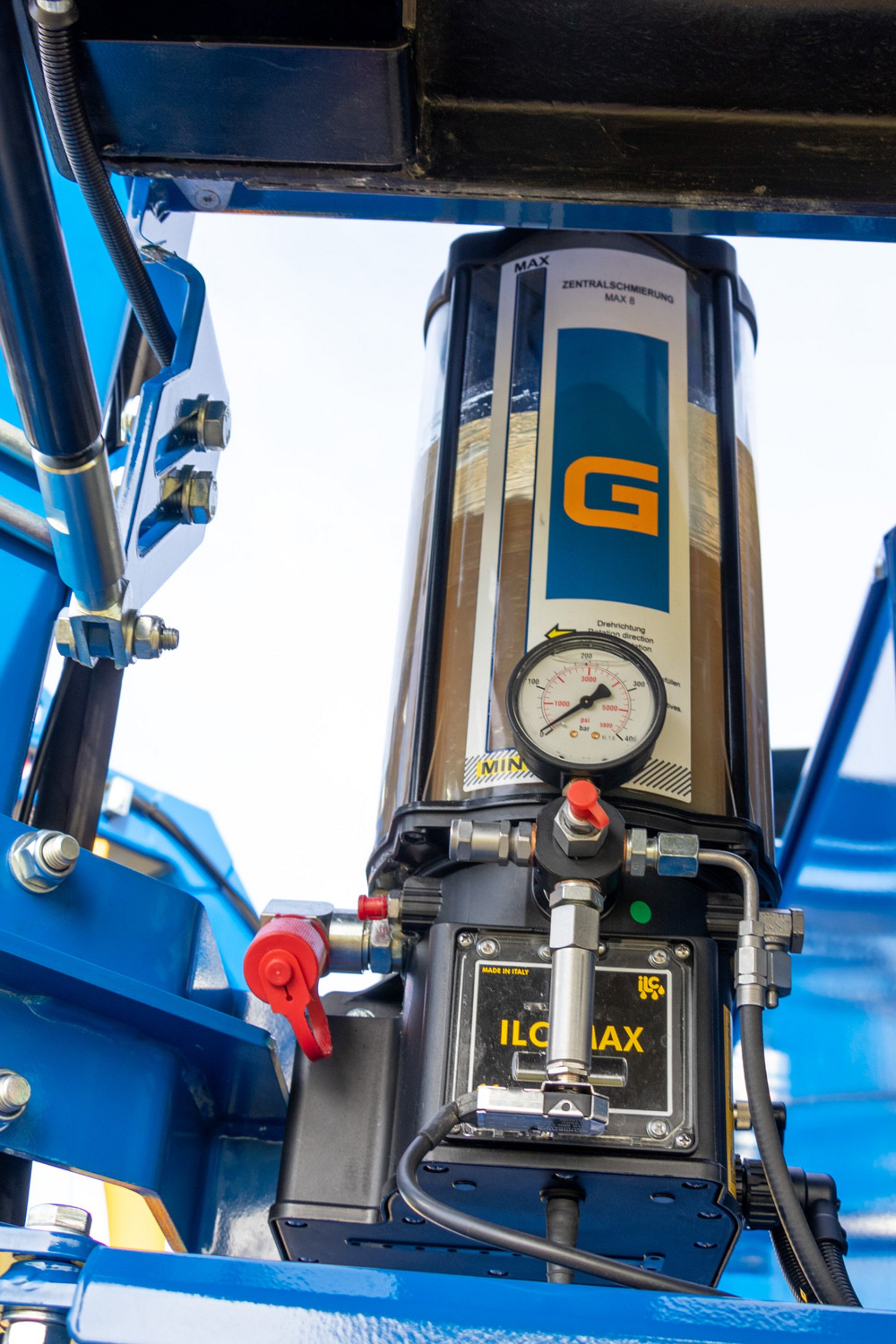

El sistema de lubricación centralizada suministra continuamente grasa o aceite a los puntos de alojamiento más importantes. Por tanto, se garantiza una vida útil muy larga y un desgaste muy reducido.
Control óptimo
El control de programa "PROFI" controla mediante el sistema de bus todo el proceso de trabajo de forma totalmente automática mientras que el operario solo tiene que supervisar la máquina.
Iluminación óptima
El sistema de luces LED dota a la VARIO-Master de la mejor iluminación incluso por la noche.
Rápida y ágil
La máquina puede virar hacia fuera la lanza basculante en ambos lados hasta 30°. De este modo, el radio de giro es mínimo y el accionamiento es posible por ambos lados.
Construcción de la máquina
¡Una ventaja absoluta! La máquina está lista para su uso en unos tres minutos.
Siempre suficiente material preparado
Gracias al depósito de láminas abatible hidráulicamente con capacidad de hasta 18 rollos de lámina, la VARIO-Master también está preparada perfectamente para largos días de trabajo.
Ningún camino es demasiado lejos
Gracias al mecanismo de traslación de 80 km/h, se puede llegar rápidamente a todos los lugares de empleo, ya sea en tractor o en camión (mecanismo de traslación de 80 km/h solo cuando se utiliza el sistema de freno neumático de conducto doble, incluido el ABS).
Aspectos destacados de la alimentación y dosificación
Construcción baja
Tanto si se trata de un volquete, un carro de empuje, un camión o una carga directa, el alimentador de 3,50 metros de ancho puede llenarse de forma fácil y sencilla gracias a su construcción baja.
Fondo de fricción
La velocidad del fondo de fricción se adapta a la cantidad de material y se regula automáticamente. Las cadenas del fondo rascador galvanizadas y forjadas en estampa de Rübig en los transportadores escarpados y alimentadores son indestructibles.
Amplio alimentador Multicrop
El alimentador Multicrop, con un volumen de unos 13 m³, proporciona una gran reserva. De este modo se evita una parada de la VARIO-Master V140 durante la carga.
Para poder procesar mejor los distintos materiales, el alimentador se ha equipado con un tambor dosificador. Estos y las roscas de alimentación garantizan un flujo de producto conforme en el transportador escarpado y también procesan de forma óptima el material fibroso, como la hierba o la alfalfa.
Aspectos destacados de la prensa
Cámara variable de accionamiento hidráulico
Dos cintas de la cámara proporcionan permanentemente una alta compactación del material. El diámetro de paca y la densidad de prensado se ajustan en el terminal manual. Las pacas redondas pueden prensarse con un diámetro de 80 a 140 cm que a su vez se puede regular en pasos de 5 cm. El accionamiento hidráulico permite adaptar la velocidad de la cámara al material en cuatro niveles.
Red o lámina
Para conservar perfectamente una paca, es necesario un sistema de atado eficaz. De serie, la VARIO-Master V140 está equipada con un atado doble combinado para red y lámina.
Inyección de agua
Para añadir agua al prensar materiales secos.
Cinta de retorno
No hay pérdidas gracias a la cinta de retorno que pasa por debajo de toda la máquina, recoge las pérdidas por fragmentación y las devuelve al transportador escarpado sin ninguna suciedad.
Larga vida útil
Los cojinetes de grandes dimensiones, así como un sistema de lubricación perfectamente adaptado, garantizan una larga vida útil de la máquina.
Aspectos destacados de la encintadora
Mesa encintadora móvil
La mesa encintadora se desplaza por debajo de la cámara y recoge la paca directamente, con rapidez y suavidad.
Doble brazo encintador
Gracias al doble brazo encintador con 2 preestiradores de lámina de 750 mm, la encintadora siempre va un paso por delante. Más pacas por rollo de lámina son el resultado de los rodillos de plástico patentados.
Dispositivo de corte de lámina
La cuchilla de corte de acero inoxidable garantiza un corte preciso de la lámina. La posición flotante de serie del dispositivo de corte de lámina garantiza un fácil desprendimiento de la lámina, lo que significa que no quedan restos atrapados.

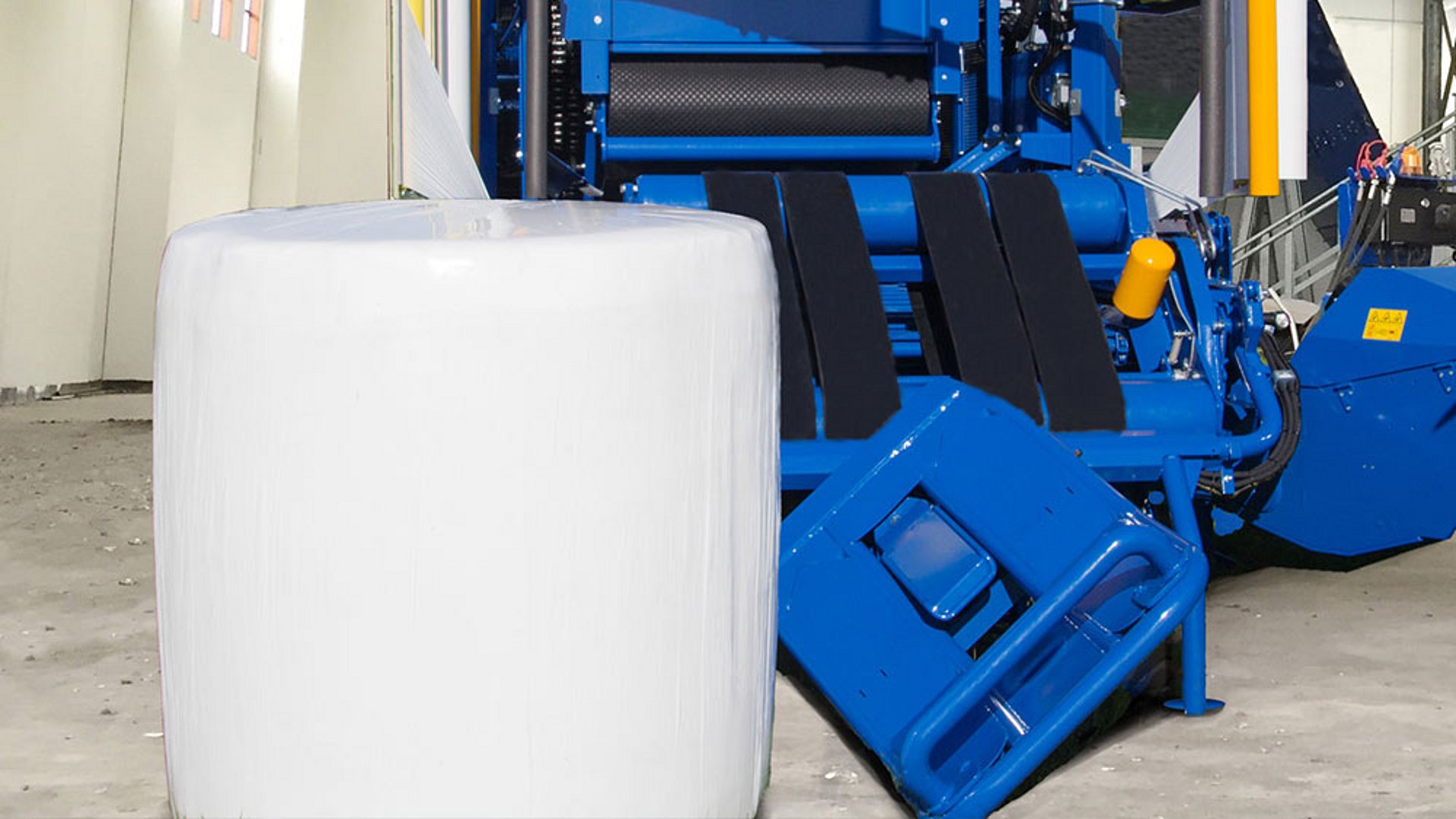

Rampa de depósito de pacas
La rampa de depósito de pacas, que se pliega hidráulicamente, garantiza un depósito cuidadoso de las mismas.
Control de la lámina y funcionamiento con una lámina
Cuando una lámina se termina o se rompe, la velocidad de avance de la mesa encintadora se reduce para que se garantice de nuevo un solapamiento del 50 %.<br/> Esto permite terminar la paca sin interrupción. Al final o en caso de desgarro de las dos láminas, el control de la lámina desconecta el proceso de encintado.
Control
Control de programa PROFI con terminal manual PROFI plus
La VARIO-Master V140 se maneja con el terminal manual PROFI plus L. La interfaz de usuario está diseñada de forma intuitiva y permite un fácil manejo de la máquina. La pantalla muestra todo el proceso de trabajo y también los ajustes de la máquina. A través del puerto USB del terminal manual, se pueden importar fácilmente el idioma y los logotipos de los clientes para el sistema de pesaje con impresora de etiquetas, y los datos de las cuentas de los clientes se pueden exportar en formato CSV.
Materiales prensables
El problema de almacenamiento y transporte de diferentes materiales básicos puede resolverse de forma fácil y rápida con la VARIO-Master. Primero se trituran los materiales y luego se prensan. Las pacas redondas son ideales para el almacenamiento temporal y también se pueden transportar ahorrando espacio. Embalado en una paca, el material permanece seco y limpio.
Según el tamaño y la estructura, el material puede compactarse entre un 30 % y un 70 % en la paca.

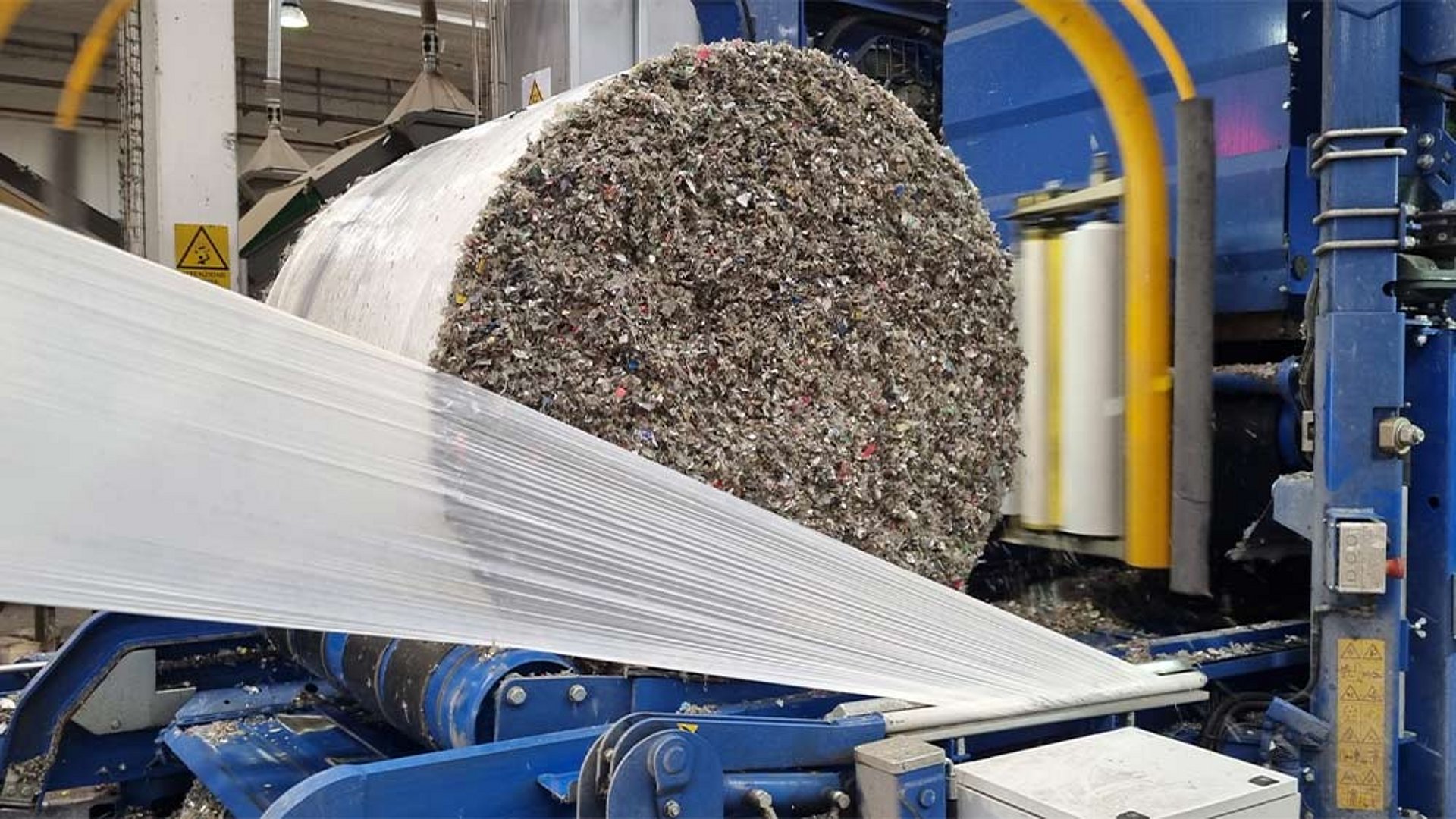

Un problema cada vez más grave es el almacenamiento de residuos y desechos. Algunos materiales se preparan para su posterior procesamiento y se utilizan como combustibles de sustitución.

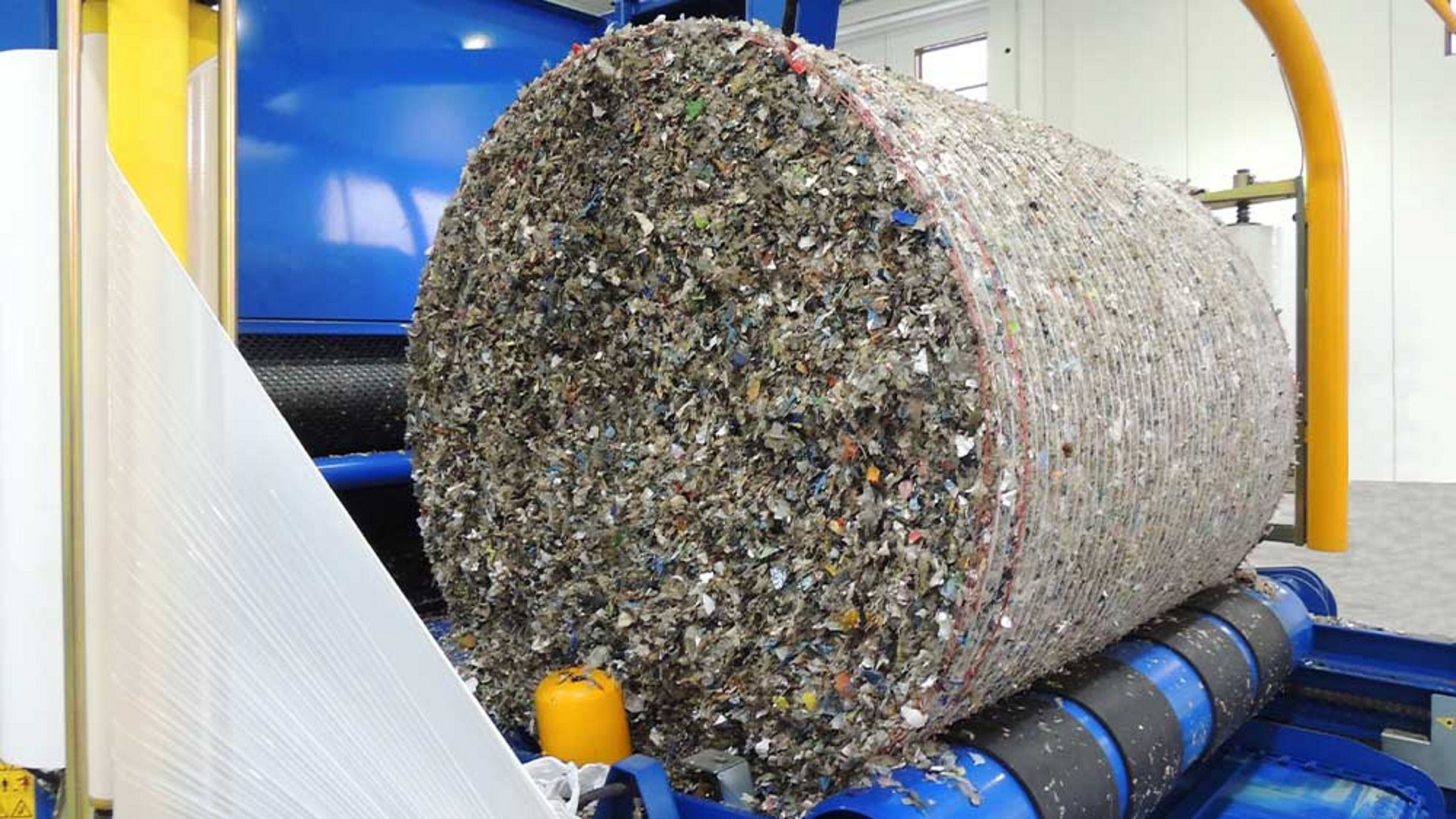

Láminas y residuos sólidos de plástico con un tamaño de grano de hasta 50 mm

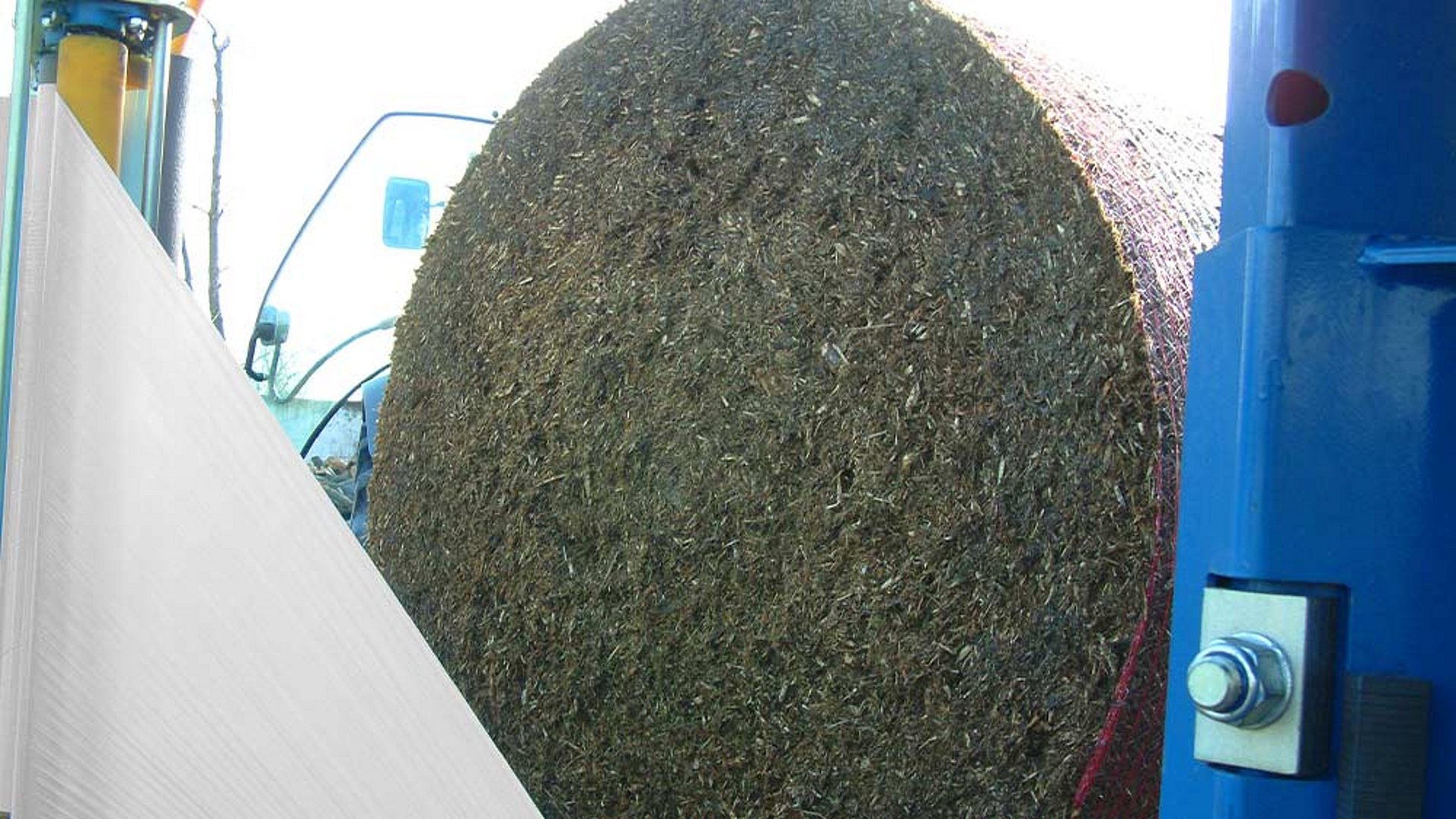

Virutas de aserrado, virutas de madera, leña triturada, lana de madera, mantillo de cortezas o serrín

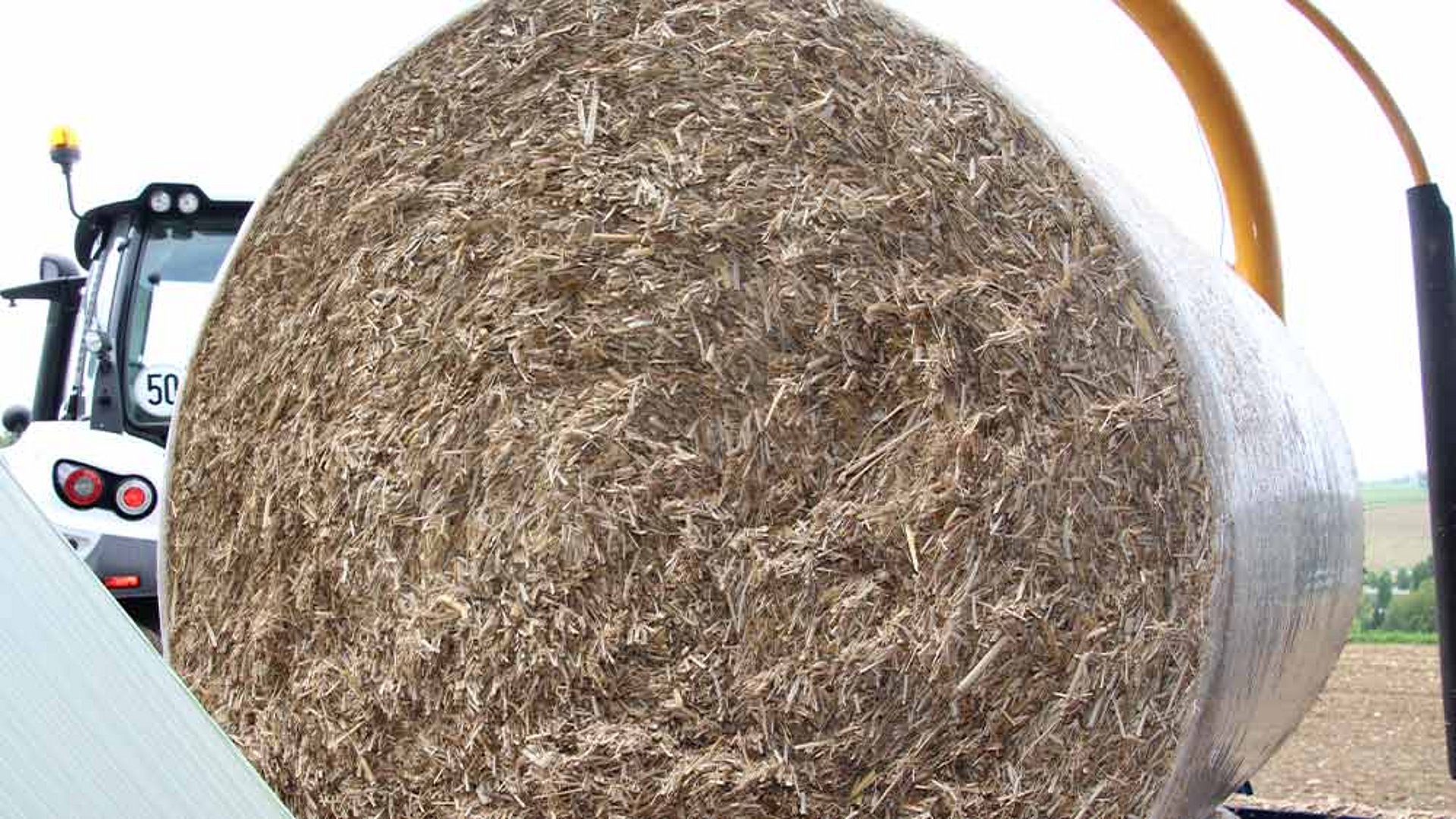

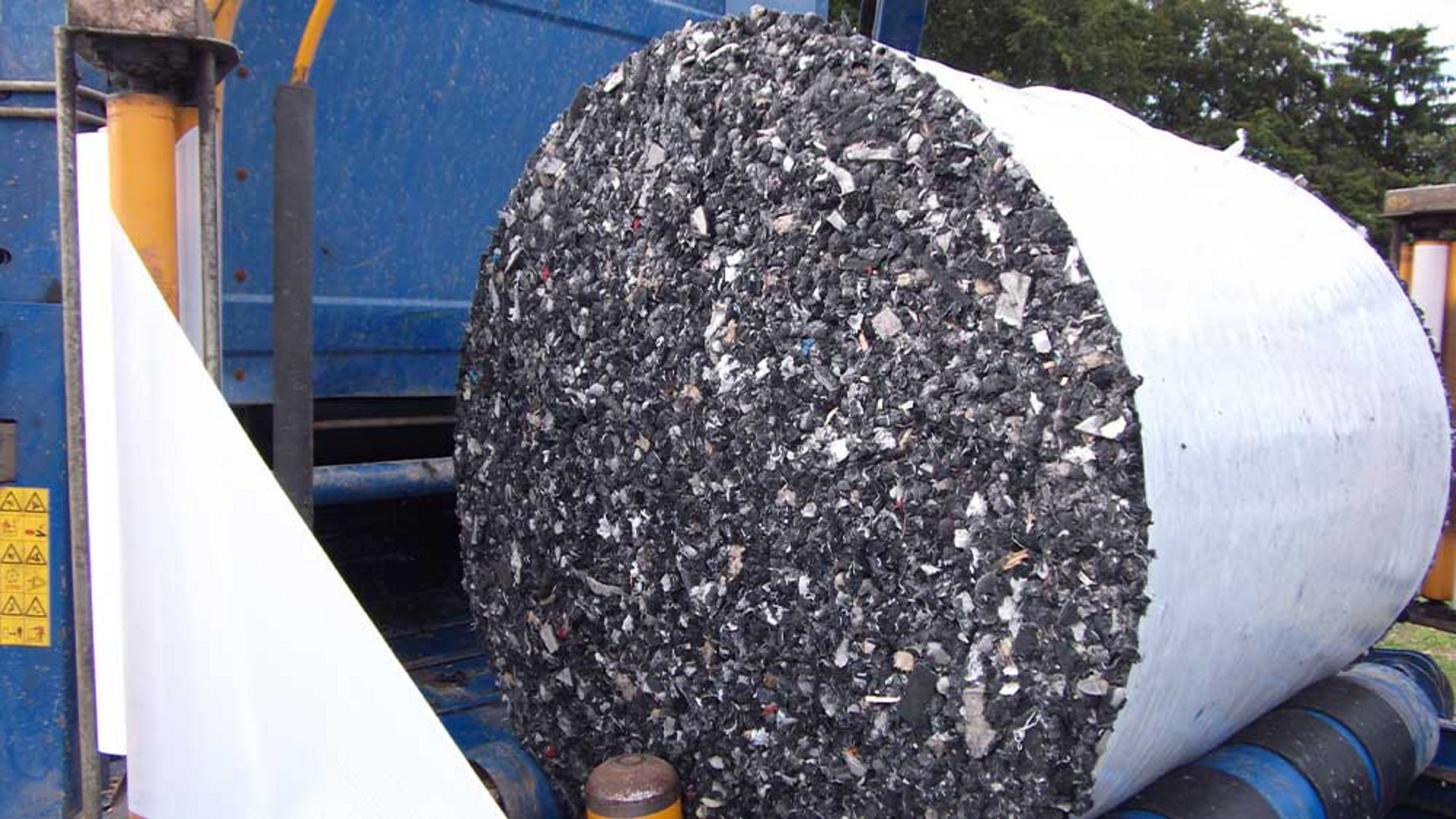

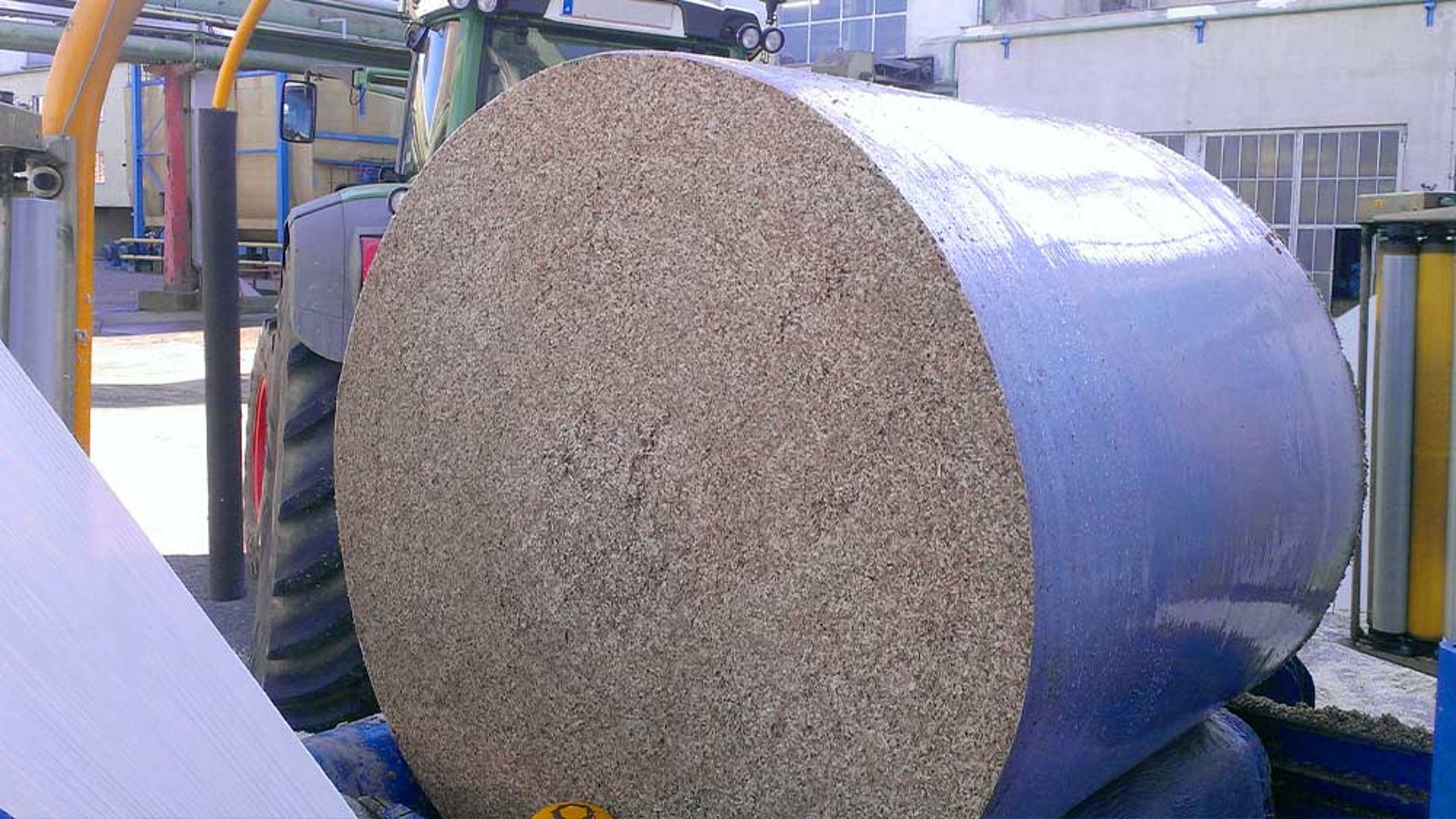

Cereales, pulpa de remolacha azucarera, bagazo, miscanthus, estiércol de caballo, compost, material flocado de alfombras y muchos más.
Equipamiento básico
Con homologación de tipo UE para velocidades de hasta 80 km/h
La VARIO-Master V140 está equipada de serie con un atado doble combinado. De este modo, se pueden insertar dos rollos de red o dos rollos de lámina al mismo tiempo o de forma combinada.
Ancho de trabajo 3,50 m

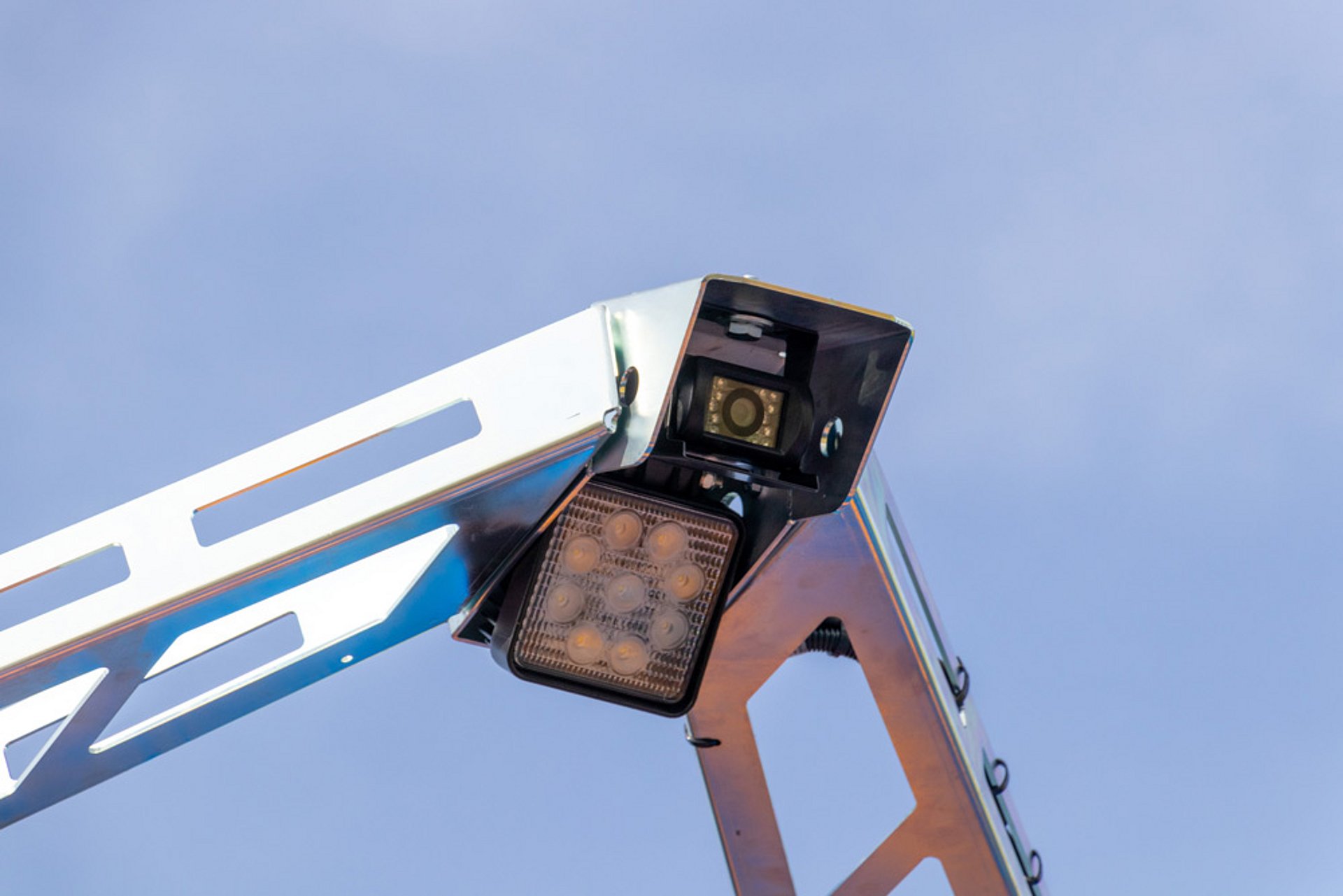

El sistema de cámaras equipado con cuatro cámaras de infrarrojos ofrece una visión perfecta de todo el proceso de trabajo y de todo el entorno de la máquina, tanto de día como de noche.
Las cuatro cámaras están colocadas de tal manera que se tiene una visión general de la cámara desde arriba, del transportador escarpado, de la mesa encintadora y del lado trasero de la máquina (a la derecha en el sentido de la marcha).
Para conseguir una alta compactación del material y unas pacas perfectamente prensadas, es fundamental que el contenido de seco y humedad del material sea el adecuado. Para materiales muy secos, se puede añadir agua directamente en la cámara con la inyección de agua.
Está compuesta por la válvula magnética, las mangueras y boquillas ajustables.
El transmisor portátil compacto funciona por radio e inicia el depósito de pacas terminada. Gracias a su manejabilidad, el usuario puede llevar siempre consigo el transmisor e iniciar el proceso de depósito.
Todos los procesos de trabajo se realizan de manera totalmente automática
Datos técnicos (equipamiento básico)
| Posición de transporte | Posición de trabajo | ||
| Peso: | 15.800 kg | ||
| Longitud: | 11.780 mm | 14.170 mm | |
| Anchura: | 2.550 mm | Máx. 6.130 mm | |
| Altura: | 4.000 mm | Máx. 4.375 mm | |
| Diámetro de paca: | De 0,80 a 1,40 m | ||
Consumo de potencia del vehículo tractor
| Consumo de aceite con lanza basculante: | 10 l con 200 bar | ||
| Consumo de potencia: | 90 kW como mínimo | ||
Conexiones necesarias
1 aparato de control de doble efecto y 1 aparato de control sencillo para la lanza basculante |
Enchufe de 7 polos para todo el sistema de luces, con excepción de los faros de trabajo |
| La alimentación eléctrica de la máquina se realiza a través del enchufe ISOBUS o del arnés de cableado suministrado |
Equipamiento adicional
El accionamiento se realiza a través de un eje de transmisión lo que permite también el empleo del tractor en cualquier momento. El motor funciona de forma muy silenciosa y los costes de funcionamiento se mantienen bajos en comparación con un tractor con precios de combustible elevados. De este modo, no solo se ahorra espacio, sino también se evitan los gases de escape, lo que permite el funcionamiento en naves. Sin embargo, la cubierta permite utilizar el accionamiento eléctrico también en el exterior sin problemas (rango de temperatura: -15 hasta +60 °C). Los costes de mantenimiento son muy bajos y la base con bridas para carretilla elevadora facilita el transporte del accionamiento eléctrico. El accionamiento eléctrico dispone de un arranque suave. Esto reduce enormemente los picos de tensión iniciales y el par de arranque. Esto también ahorra electricidad y protege el accionamiento, los ejes y los engranajes.
| Potencia: 90 kW | Tensión: 400 V | Frecuencia: 50 Hz |
| Clase de protección: IP 55 | Consumo de corriente: 125 A máx. | Accionamiento: 740 rpm |
| Peso: 2.970 kg | Longitud x anchura x altura: 1.773 x 1.323 x 1.652 mm | CEE 125A |

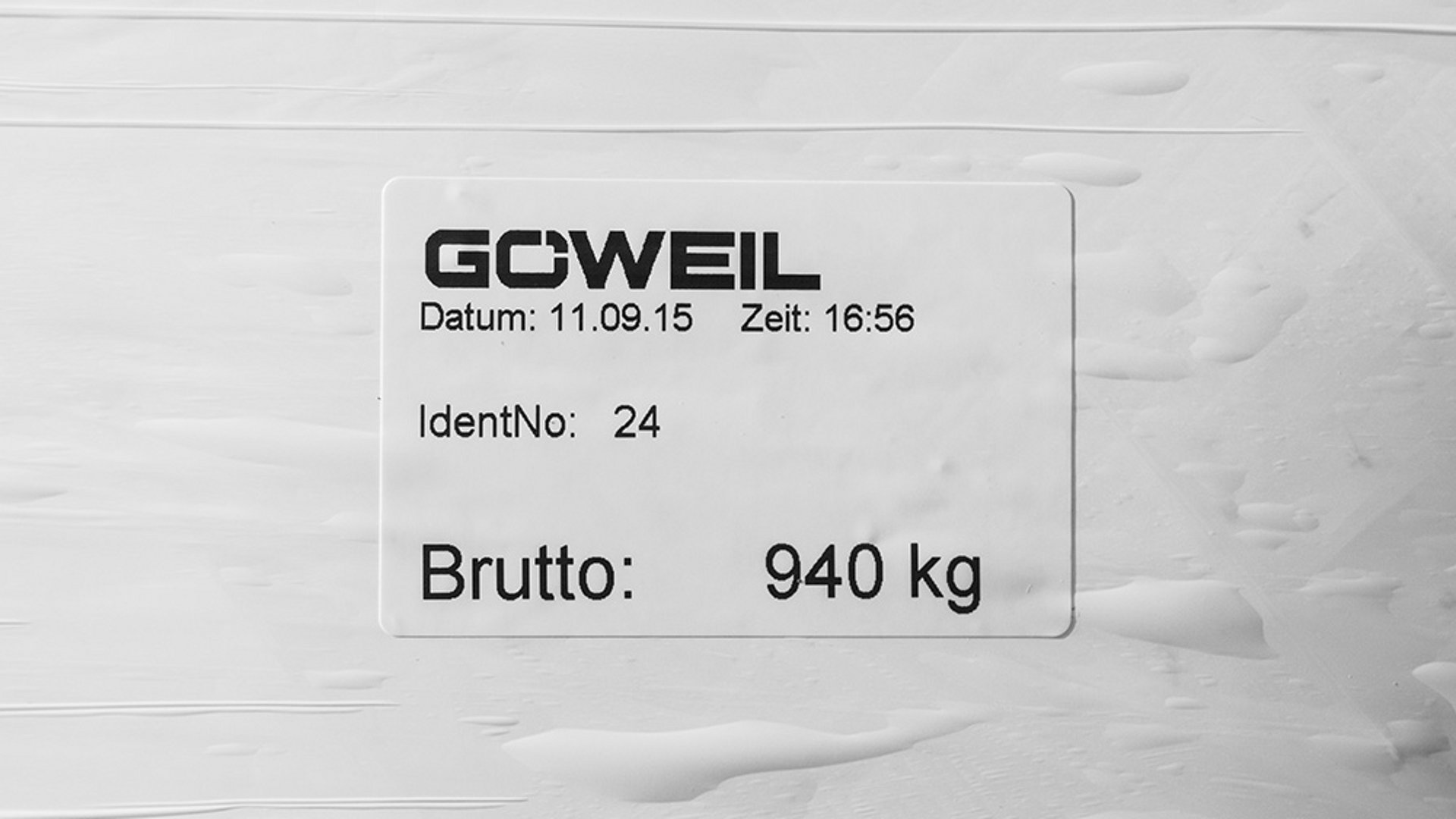

Está compuesto por mesa de pesaje, terminal de pesaje e impresora de etiquetas con logotipo de GÖWEIL o logotipo del cliente
Las cuatro células de pesaje están directamente integradas en la mesa encintadora. La pantalla está montada en el panel de conmutación. El proceso de pesaje de las pacas encintadas se realiza de forma automática, por lo que no hay ningún retraso en el proceso de trabajo. Las pacas pueden pesarse individualmente o evaluarse como un lote completo. Los distintos equipamientos adicionales se pueden configurar muy fácilmente a través del terminal manual. La impresora de etiquetas muestra información como el peso de la paca, la fecha, la hora y un logotipo importado. Si no se necesitan etiquetas, esta función se puede desactivar en el terminal manual. Las etiquetas adhesivas y la cinta de rotulación están disponibles en el mercado y pueden adquirirse en tiendas especializadas. El sistema de pesaje puede reequiparse en las máquinas existentes.
Está compuesto por mesa de pesaje, terminal de pesaje e impresora de etiquetas con logotipo de GÖWEIL o logotipo del cliente
Las cuatro células de pesaje están directamente integradas en la mesa encintadora. La pantalla está montada en el panel de conmutación. El proceso de pesaje de las pacas encintadas se realiza de forma automática, por lo que no hay ningún retraso en el proceso de trabajo. Las pacas pueden pesarse individualmente o evaluarse como un lote completo. Los distintos equipamientos adicionales se pueden configurar muy fácilmente a través del terminal manual. La impresora de etiquetas muestra información como el peso de la paca, la fecha, la hora y un logotipo importado. Si no se necesitan etiquetas, esta función se puede desactivar en el terminal manual. Las etiquetas adhesivas y la cinta de rotulación están disponibles en el mercado y pueden adquirirse en tiendas especializadas. El sistema de pesaje puede reequiparse en las máquinas existentes.
El enderezador de pacas integrado en la rampa de depósito de pacas permite depositar la paca de forma suave a la izquierda o derecha. Si está desactivado, la paca sale por defecto hacia delante. El almacenamiento frontal permite una extracción más rápida y suave.
Volumen de suministro:
- Unidad de mando Dosistar
- Bomba con filtro
- Medición electrónica de caudal
- Diferentes boquillas
- Manguera de aspiración para depósitos externos
El depósito de acero inoxidable de 450 litros está montado directamente en la máquina y garantiza un vaciado sin residuos.
De 12 V a 24 V
Consiste en un cable en espiral de 15 polos a 13 polos y 2 de 7 polos a 13 polos
Hay disponible una gran selección de variantes de argolla de tracción
