Quaderballen-Wickelmaschine
IW400 | Stationäre Wickelmaschine
Die stationäre Wickelmaschine IW400 ist individuell anpassbar - von der Grundmaschine bis zur Profianlage.
Das Beladen und Wickeln von Quaderballen erfolgt mit der Programmsteuerung PROFI komplett automatisch.
Arbeitsablauf

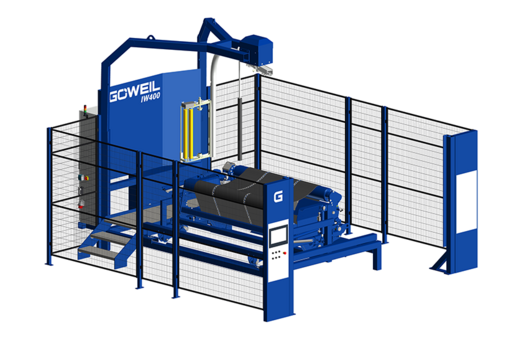

Die IW400 Wickelmaschine ist bestens geeignet für das Einwickeln von Quaderballen. Die aus Industriepressen kommenden Ballen werden mit Folie verpackt und können somit optimal gelagert werden. Speziell in den Revisionszeiten von Anlagen kann man so den täglich anfallenden Müll bestens zwischenlagern. Dank des modularen Baukastensystems lässt sich die Industrie-Wickelmaschine an alle Kundenwünsche perfekt anpassen.
Highlights

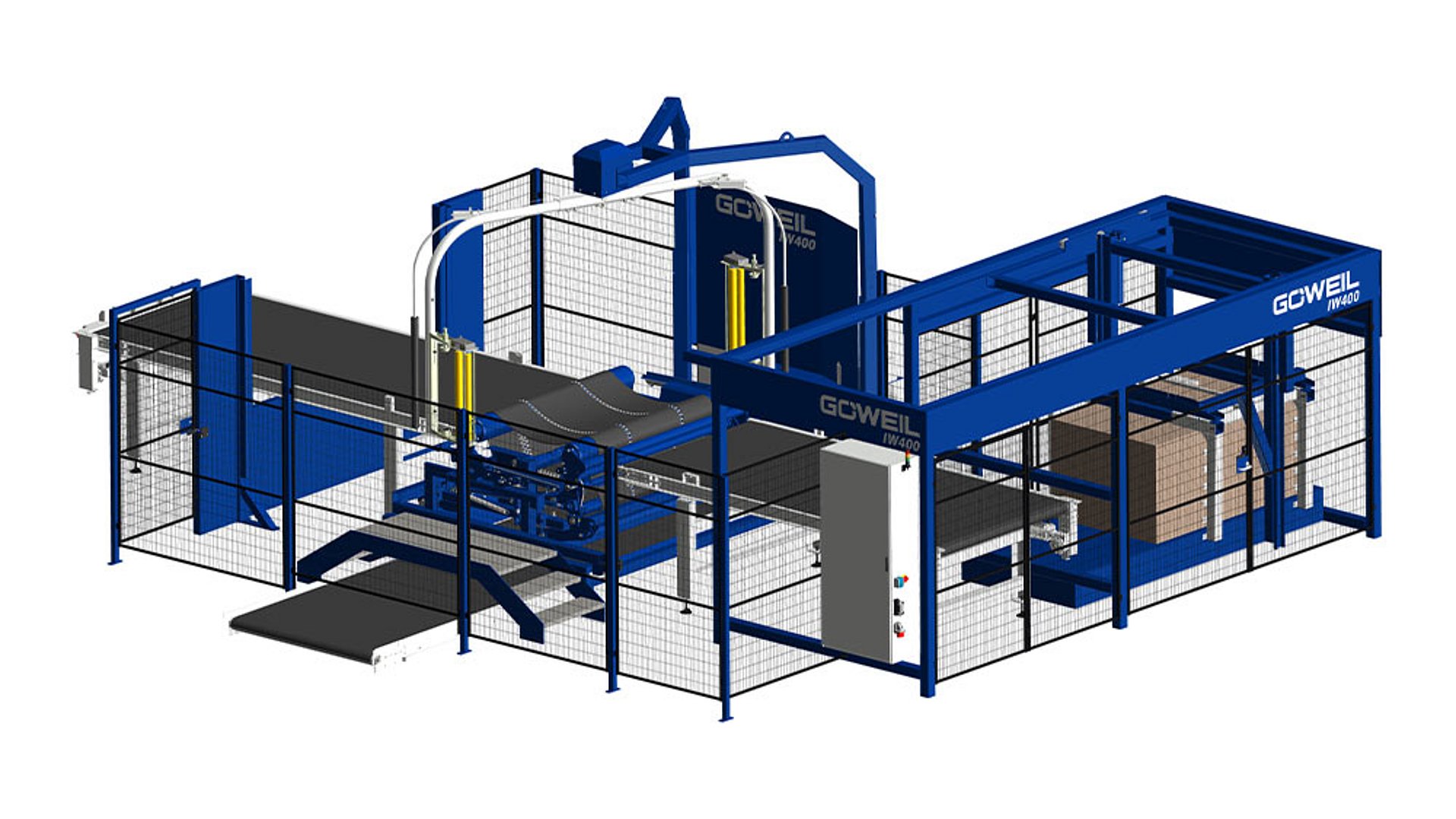

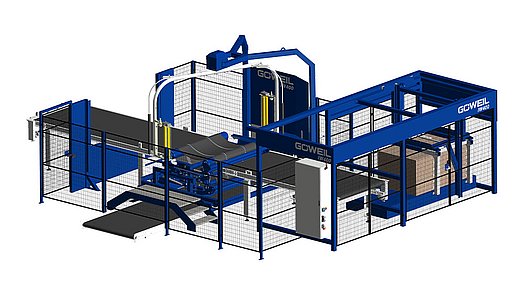

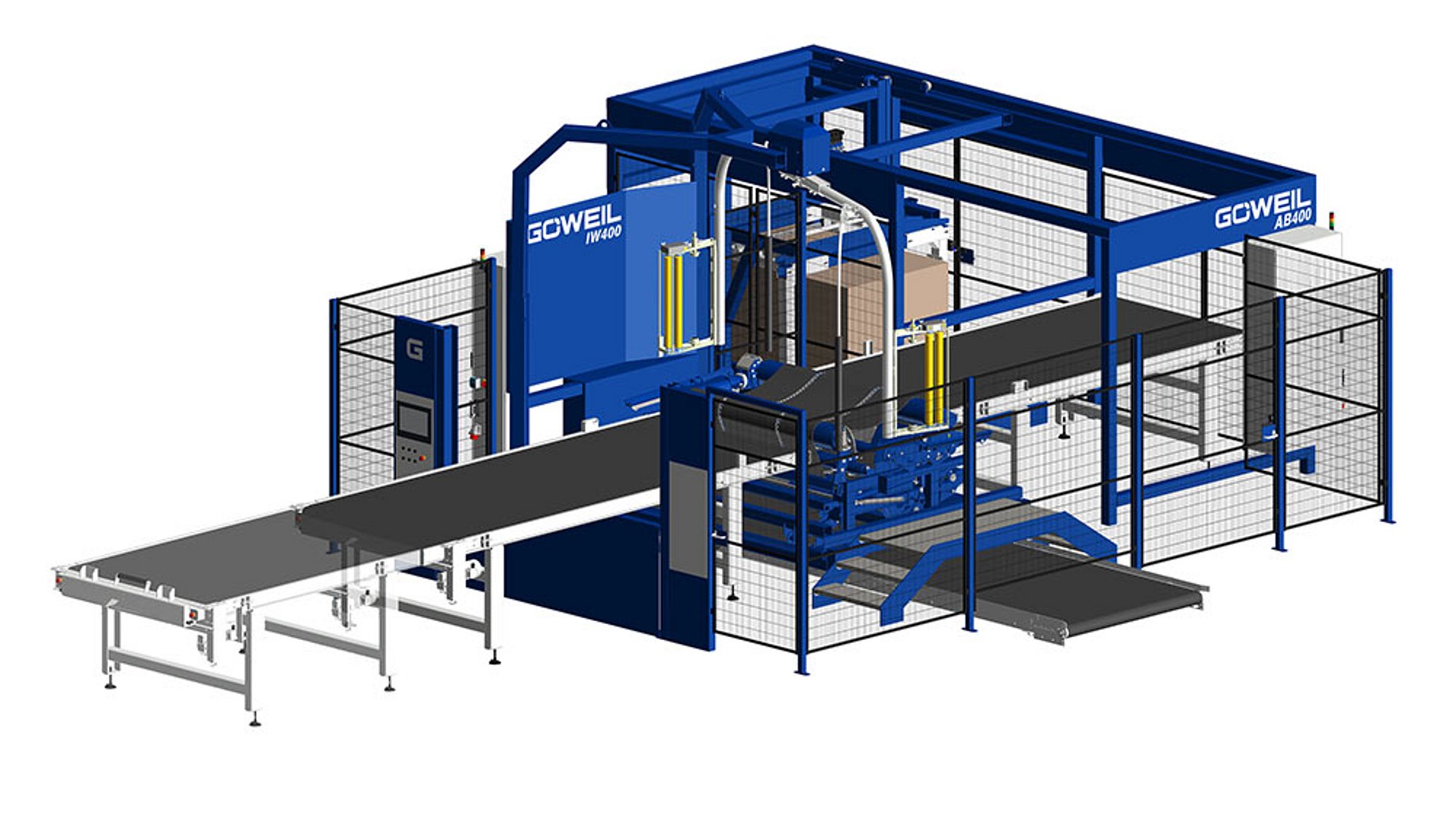

IW400 Wickelmaschine
➡ Wickeltisch mit Ballentransportband
Die beidseitig angeordneten Walzenrohre sind durch Steuerstangen miteinander verbunden. Es entsteht eine Zwangssteuerung, die in Verbindung mit dem Transportband eine Klemmwirkung auf den Ballen erzeugt. Somit wird mit dem Wickeltisch vor allem bei rechteckigen Kanalmaßen eine sichere Ballenführung erzielt. Ist der Wickelvorgang abgeschlossen, spannt sich das Band des Wickeltisches und der Ballen wird auf das Förderband übergeben.
➡ Wickelarm mit Folienvorstrecker
Sowohl der Einfach- als auch der Doppelwickelarm sind mit 750 mm Folienvorstreckern sowie Folienabschneidern ausgestattet. Die Wickeleinheiten verfügen zudem über eine Folienüberwachung, die den Wickelvorgang bei Folienriss oder -ende abschaltet. Der optionale Doppelwickelarm mit Einfolienbetrieb wickelt auch Ballen mit einer Folie zu Ende. Die langjährig bewährte Wickeltechnik von GÖWEIL garantiert ein sauberes Einwickeln der Ballen.
➡ Podest für Folienwechsel
Hinter der Wickeleinheit ist ein fixes Podest für den Folienwechsel verbaut. Wickelfolien können somit in angenehmer Arbeitshöhe getauscht werden. Beim optionalen Doppelwickelarm ist ein zweites Podest inkludiert. Dieses erleichtert den Folienwechsel beim zweiten Wickelarm und dient zugleich auch als Übertrittshilfe bei dem Zusatzmodul RFB60 Resteförderband.
➡ Hauptschaltschrank und Hydraulikversorgung
Der zentrale Hauptschaltschrank mit integrierter Steuerung und Drehfeldüberwachung ist bei der Grundmaschine integriert und bietet die Möglichkeit zur Erweiterung für sämtliche optionale Module. Die zentrale Ölversorgung erfolgt über ein Hydraulikaggregat mit einem 30l Tank inklusive Tankheizung sowie Füllstandsüberwachung und verfügt über ein Ölkühlsystem im Rücklauf. Zusätzlich sind Druck- und Rücklauffilter standardmäßig verbaut. Anschlüsse für die automatisierte Ballenbeschickung sind vorgesehen.
➡ Schutzzaun
Der Schutzzaun kann je nach Ausstattung der Wickeleinheit sowie den örtlichen Gegebenheiten des Kunden variieren und wird in Laufmeter angeboten. Wahlweise können auch Zutrittstüren inklusive Türzuhaltung eingebunden werden. Dies vereinfacht den Folienwechsel sowie Wartungs- und Instandhaltungsarbeiten. Als Sicherheitsvorkehrung wird ein Lichtgitter für die Be- und Entladezone der Ballen nach Bedarf angebracht.
➡ Programmsteuerung
Die Steuerung der gesamten Maschine bzw. Anlage erfolgt vollautomatisch über die eigens für die benötigten Abläufe entwickelte Programmsteuerung. Navigation, Arbeitsabläufe sowie Wartungsprozesse werden auf einem grafischen Terminal einfach und übersichtlich dargestellt. Das Bedienterminal kann an mehreren Positionen rund um die Anlage angebracht werden.
Grundausstattung
- Wickeltisch mit Ballentransportband
- Vorschubabschaltung
- Einfachwickelarm mit Folienvorstrecker für 750 mm
- Folienabschneider
- Folienüberwachung
Stromversorgung 32A (400V)
mit Drehfeldüberwachung
- Sicherheitstechnik wahlweise mit Türen oder Lichtgitter
- Abrechnung in Laufmeter
Technische Daten // Grundausstattung
| Abmessungen LxBxH | 5.500 x 4.700 x 3.700 mm |
| Antriebsleistung | 400V / 32A (5-polig) |
| Ballengröße | min. 100 x 80 x 100 cm bis max. 120 x 120 x 200 cm |
| Ballengewicht | max. 1.500 kg |
Auflistung weiterer möglicher Varianten

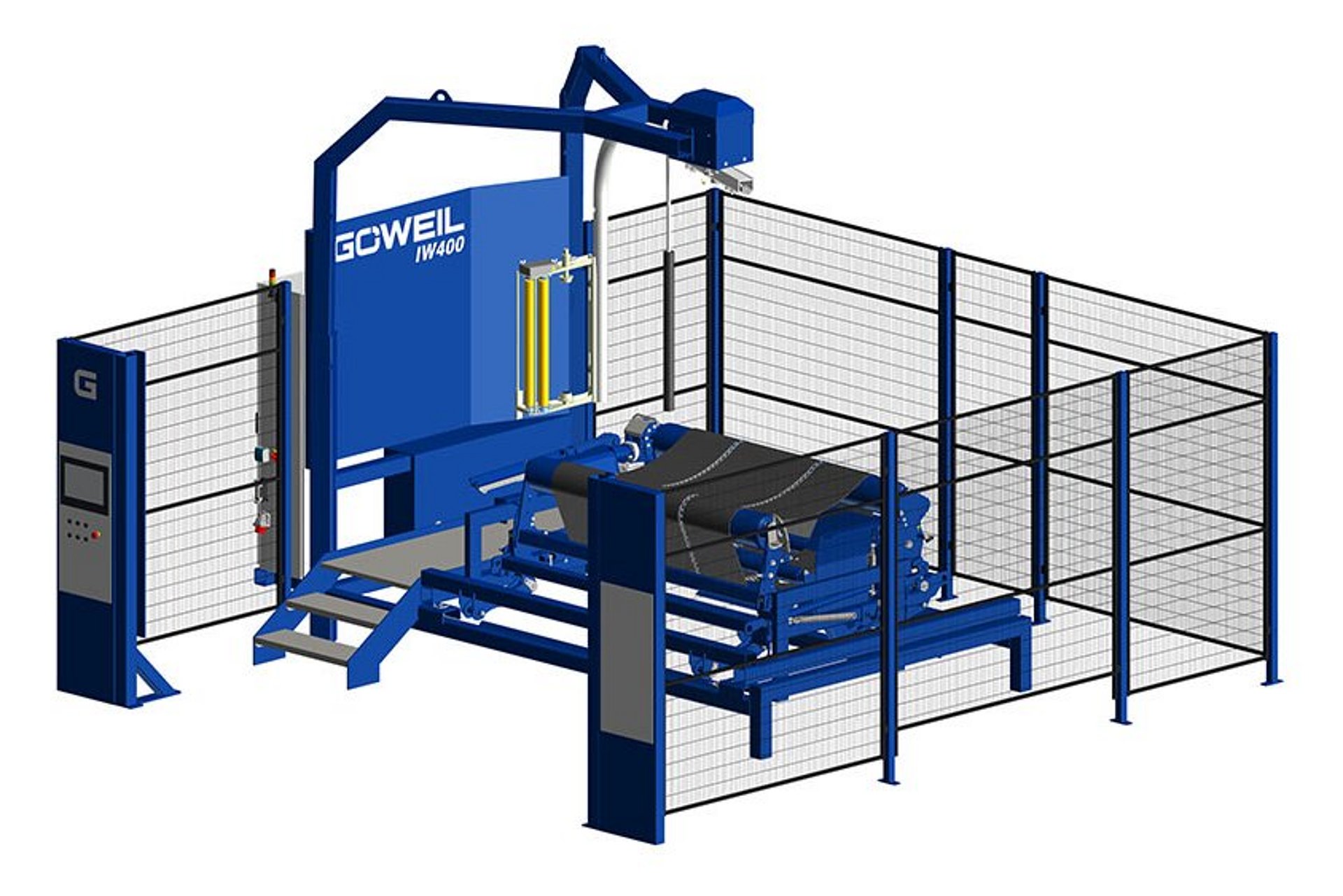

LxBxH: 5900 x 5100 x 3700 mm
LxBxH: 7000 x 5100 x 3700 mm

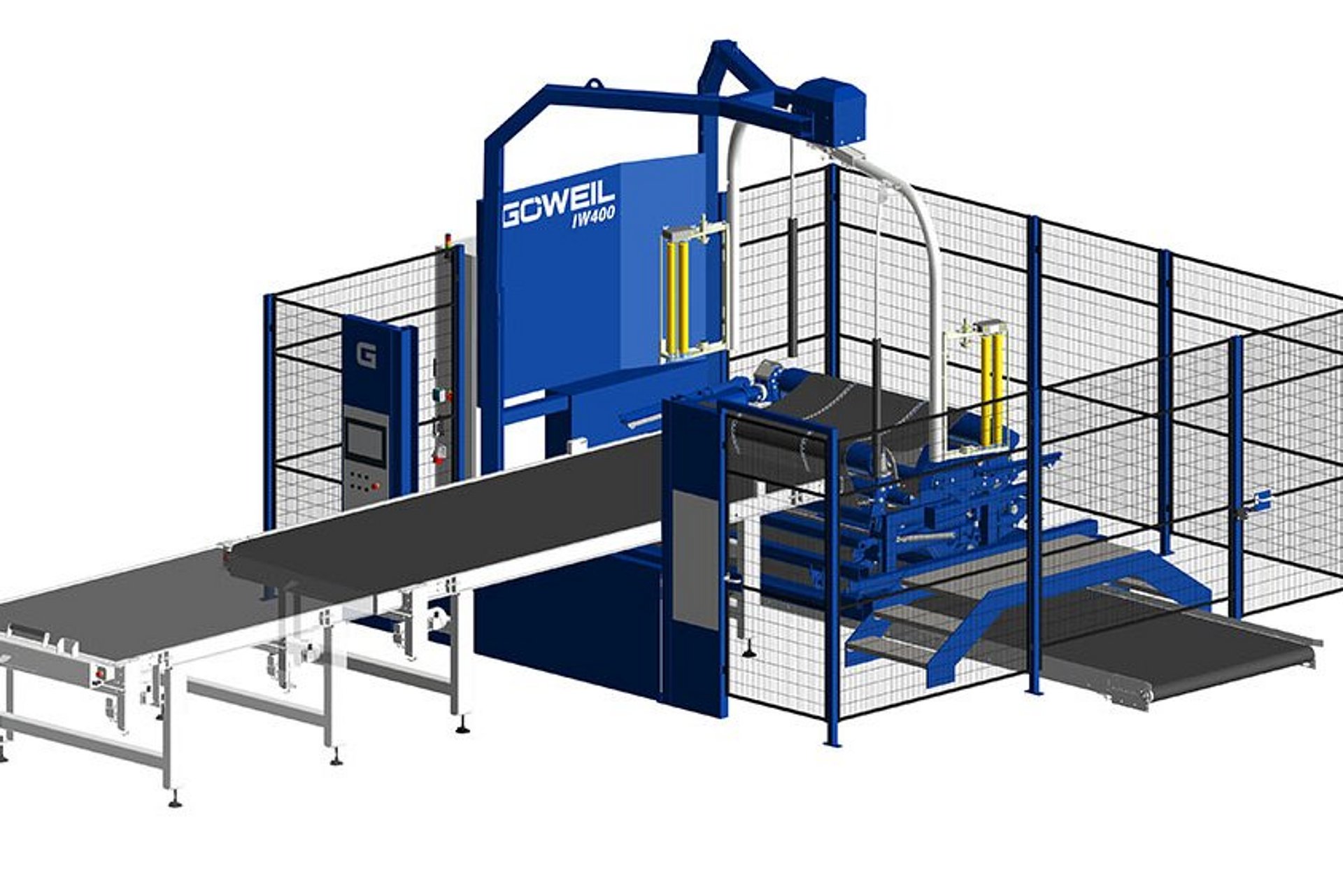

LxBxH: 7000 x 9100 x 3700 mm

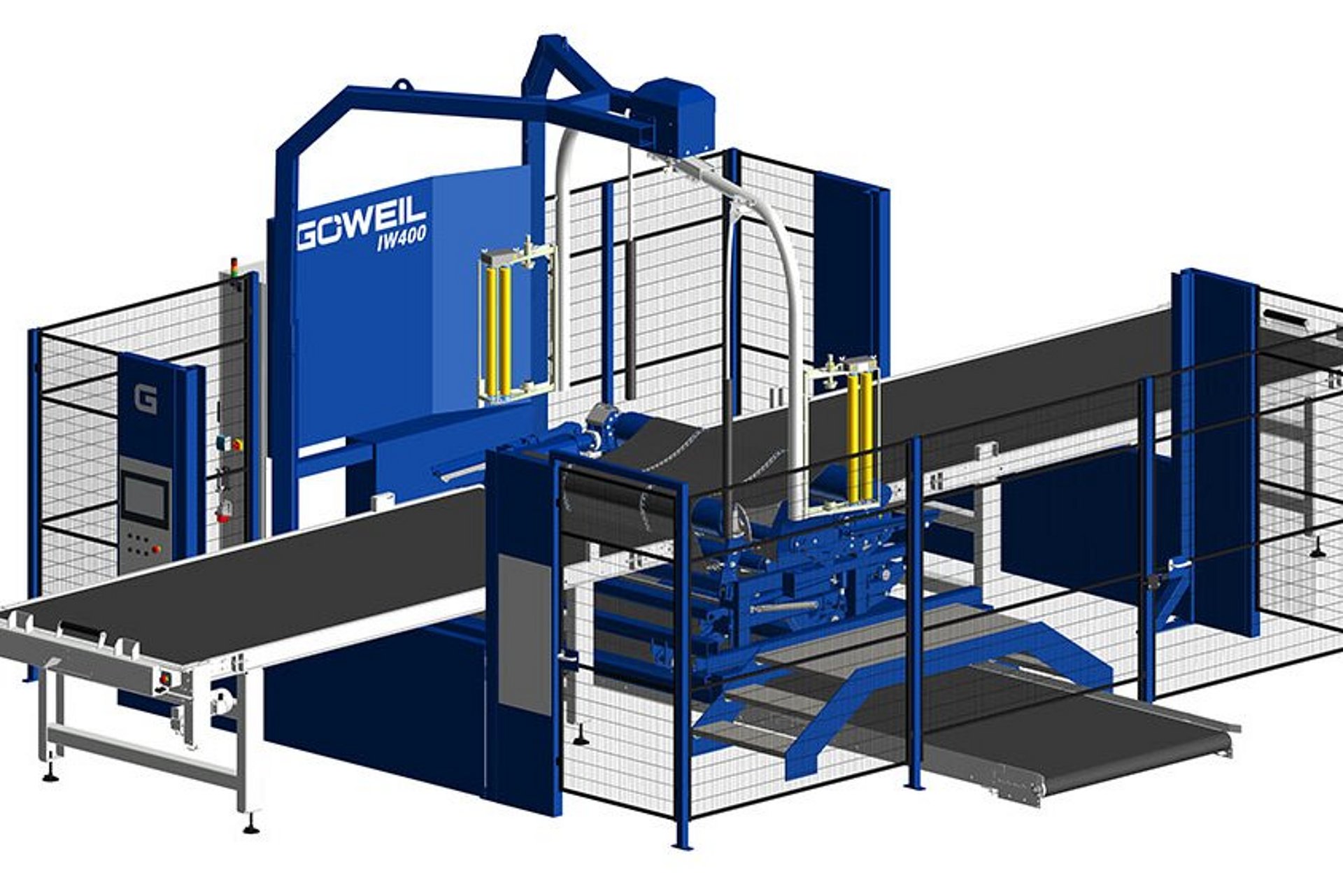

LxBxH: 7000 x 10500 x 3700 mm
Zusatzausstattung
mit Wiegetisch, Wiegeterminal und Etikettendrucker
- mit Einfolienbetrieb und 2. Podest für Folienwechsel
- nur bei seitlicher Beladung des IW400
Zusatzmodule zu IW400
nur bei seitlicher Beladung des IW400
RFB60 Resteförderband
Unter dem Wickeltisch kann optional ein 6 m langes Resteförderband positioniert werden. Dieses transportiert Reste, welche sich bei der Ballenübergabe oder beim Wickelvorgang vom Ballen lösen, aus der umzäunten Anlage. Somit werden Reinigungsarbeiten vereinfacht und abfallendes Pressmaterial kann wieder dem Pressvorgang beigemengt werden.
BFB42 Ballenförderband
Zum einfachen und schnelleren Be- und Entladen der Wickeleinheit können bis zu zwei 4,2 m lange Ballenförderbänder adaptiert werden. Somit besteht die Möglichkeit, die Förderbänder während des Wickelvorganges zu be- und entladen. Dies funktioniert sowohl direkt mit einem Stapler als auch mit dem AB400 (Automatische Ballenbeschickung - siehe Punkt 7).
BFB15 Ballenförderband
Um den Arbeitsvorgang für die Be- und Entladung der Ballen zu beschleunigen, kann vor einem BFB42 noch ein weiteres 1,5 m langes Förderband platziert werden. Dieses dient zum Zwischenlagern von bereits gewickelten Ballen.
AB400 Automatische Ballenbeschickung
Der AB400 ist eine automatische Ballenbeschickungsanlage, die den Ballen direkt aus der Müllpressanlage übernehmen kann. Im Anschluss wird mit einem Ballenmanipulator der ungewickelte Ballen aufgenommen und in Folge auf ein BFB42 Ballenförderband für den Transport auf den Wickeltisch abgelegt.
