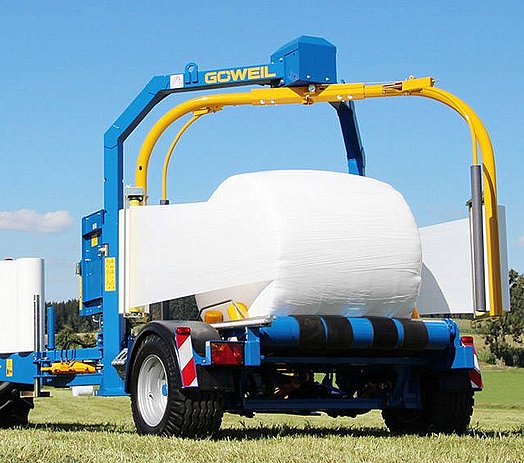

Gezogener Rundballenwickler mit Doppelwickelarm
G5020 | Rundballen-Wickelmaschine
Die Anhängemaschine mit Doppelwickelarm und Ballenaufnehmer ist das absolute Profigerät für den überbetrieblichen Einsatz. Der kompakt und wendig gebaute Wickler ist serienmäßig mit der vollautomatischen Programmsteuerung PROFI ausgerüstet. Die gezogene Wickelmaschine G5020 ist ein Muss für jeden Lohnunternehmer!
Highlights
Bauweise
Die robuste und solide Bauweise und Verarbeitung des Wicklers garantieren eine lange Lebensdauer. Der Rundballenwickler bietet durch seine kompakte und breite Bauart eine besonders gute Hangtauglichkeit und Wendigkeit. Der niedrige Schwerpunkt verspricht zudem eine absolut hervorragende Manövrierfähigkeit. Die standardmäßige Bereifung mit 380/55-17AW sorgt für eine gleichmäßige Gewichtsverteilung und schont die Grasnarbe.
Rotierender Wickelarm mit feststehendem Wickeltisch
Mit diesem System ist ein Herabfallen des Ballens unmöglich, da keinerlei Fliehkräfte auf den Ballen wirken. Die Transportbänder und die vier drehbaren Ballenleitrollen garantieren stets eine kontinuierliche Vorschubbewegung des Ballens und damit eine gleichmäßige Überlappung der Folie. Bei der Ballenablage senkt sich der Wickeltisch bis zum Boden ab. Dadurch wird der Ballen besonders schonend abgelegt.
Steuerung
Ein absolutes Highlight ist die benutzerfreundliche und leicht zu bedienende Programmsteuerung PROFI. Die Arbeitsschritte werden dadurch vollautomatisch durchgeführt. Sämtliche Funktionen und Parameter können auch manuell eingestellt werden.
Wickelarm mit Folienvorstreckeinheit
Der Folienvorstrecker ist für 750 mm Folienrollen ausgelegt. Drei patentierte Kunststoffwalzen sorgen für eine absolut gleichmäßige Vorstreckung. Zudem sind die Walzen nicht temperaturempfindlich. Das spart Folie und garantiert fest gewickelte und luftdicht verpackte Ballen. Der Wickelarm ist in zwei Größen erhältlich – zusätzlich lassen sich die Vorstrecker auch in der Höhe verstellen. Somit werden die Ballen immer perfekt um den eigenen Mittelpunkt gewickelt. Mit dem Schnellwechselsystem lassen sich leere Rollen schnell und einfach austauschen.
Folienabschneide- und Anlegeautomatik
Das rostfreie Kappmesser garantiert ein sauberes und präzises Abtrennen der Folie. Gleichzeitig wird die Folie vom Scherenhebel fixiert. Kurz nach dem Wickelstart sorgt die serienmäßige Schwimmstellung für ein leichtes Lösen der Folie.
Achse
Die Maschine ist auf einer versetzten Achse aufgebaut. Die Arbeitsposition ist nach rechts versetzt, dadurch entsteht eine ausgewogene Gewichtsverteilung.
Die Vorteile:
- Das Gewicht ist speziell bei der Ballenaufnahme perfekt verteilt
- Der Wickler kann auch mit kleineren Traktoren gezogen werden
- Die Stabilität in Hanglagen ist ausgezeichnet
Handhebel
Die Handhebel sind besonders für Wartungs- und Servicearbeiten sehr hilfreich. Sämtliche Funktionen und Abläufe können so direkt an der Maschine durchgeführt werden.
Der Fahrer kann die Programmsteuerung, zum Beispiel beim Folienwechsel, ohne Probleme in der Traktorkabine zurück lassen.
Folienmagazin
An langen Arbeitstagen ist es wichtig genug Folie dabei zu haben. Auf dem Wickler können bis zu sechs Rollen Folie mit transportiert werden. Die Halterungen sind auf der Deichsel angebracht. Die Folienrollen können somit leicht in angenehmer Arbeitshöhe be- und entladen werden.
Schwenkdeichsel
Die hydraulisch verstellbare Schwenkdeichsel ermöglicht eine optimale Arbeitsweise beim Wickelvorgang – Ballenaufnahme von vorne in Fahrtrichtung zur Presse, Ballenablage nach hinten. Die serienmäßige Unterlenkeranhängung macht den Wickler besonders wendig. Bei engen Feldstellen ist ein minimaler Wendekreis oft ein entscheidender Vorteil!
Ballenaufnehmer
Der hydraulische Ladearm greift den Ballen schonend auf und legt ihn sanft auf den Wickeltisch, dieser ist bei der Ballenaufnahme leicht nach vorne gekippt.
Der Ladearm lässt sich in fünf verschiedenen Positionen justieren und ist somit stets perfekt an den Ballendurchmesser angepasst. Das Aufnahmerohr ist kugelgelagert und drehbar, der Ballen wird weder geklemmt noch beschädigt. Eine sichere Ballenaufnahme ist in jedem Gelände garantiert. Als besonders praktisch erweist sich der Ballenaufnehmer auch beim Transport von zwei Ballen.
Grundausstattung
mit EU-Typengenehmigung
Alle Arbeitsabläufe werden vollautomatisch ausgeführt
kann auch mit Traktoren ohne Load-Sensing-Pumpe betrieben werden
Technische Daten (Grundausstattung)
| Gewicht: | 1.780 kg |
| Länge: | 3.940 mm |
| Breite: | 2.750 mm |
| Höhe: | 3.060 mm |
| Ballendurchmesser: | 0,90 – 1,50 m (mit Standardwickelarm) |
| Ballendurchmesser: | 0,90 – 1,35 m (Höhe ändert sich auf 2.785 mm) |
| Ölbedarf: | ab 25 l/min bei Standardhydraulik bei max. 190 bar ab 65 l/min bei LS-Hydraulik bei max. 190 bar |
| Ballengewicht | max. 1.800 kg |
Erforderliche Anschlüsse
| 1 Druckanschluss und 1 druckloser Rücklauf für die Versorgung der Wickelmaschine (entfällt bei Zapfwellenantrieb) |
3-polige Steckdose für die elektrische Versorgung mit direkter Zuleitung zur Batterie (12V/30A) - Leitungsquerschnitt 2x6 mm² |
| 7-polige Steckdose für die gesamte Lichtanlage, ausgenommen Arbeitsscheinwerfer |
Zusatzausstattungen
Breite ändert sich auf 2.880 mm
(ohne Hydrauliköl)
Bestehend aus Getriebe mit Pumpe, Rücklauffilter, Hydrauliköltank und Unterlenkeranhängung
Nach dem Wickelvorgang dreht der Ballen nach - die Folienenden legen sich besser an
Verhindert das Herunterfallen des Ballens vom Wickeltisch in steilem Gelände
(inkl. Zusatzrolle): Zur schonenden Ablage der Ballen auf das Feld
(inkl. Zusatzrolle): Der Ballen wird nach dem Wickelvorgang bei der Ballenablage in Fahrtrichtung rechts auf die Stirnseite gestellt
Kabelbaum wird benötigt wenn ISOBUS am Traktor nicht vorhanden ist
mit 8 Tasten und Encoder
mit 12 Tasten und Encoder
FAQ
Häufig gestellte Fragen
Das Zugfahrzeug sollte mit folgenden Anschlüssen ausgestattet sein:
- 1 Druckanschluss und 1 druckloser Rücklauf für die Versorgung der Wickelmaschine
- 3-polige Steckdose für die elektrische Versorgung mit direkter Zuleitung zur Batterie (12V/30A) – Leitungsquerschnitt 2x6 mm²
- 7-polige Steckdose für die gesamte Lichtanlage (ausgenommen Arbeitsscheinwerfer)
Ölbedarf:
- Ab 25 l/min bei Standardhydraulik bei max. 190 bar
- Ab 65 l/min bei LS-Hydraulik bei max. 190 bar
Ja, wenn der Ballen die Startklappe betätigt.
Bei der Programmsteuerung PROFI werden alle Arbeitsabläufe vollautomatisch ausgeführt.
Öldruck und -menge werden dem Verbrauch angepasst, das steigert die Energieeffizienz und die Geschwindigkeit. Die Maschine kann auch mit Traktoren ohne Load-Sensing-Pumpe betrieben werden.
Die Folienüberwachung mit Einfolienbetrieb ist als Zusatzausrüstung erhältlich. Diese schaltet den Wickelvorgang bei Folienriss oder Folienende ab, bzw. schaltet bei Folienende einer Rolle auf „Einfolienbetrieb“ um. Dabei wird die Vorschub-Geschwindigkeit reduziert, sodass wieder eine 50%ige Überlappung garantiert ist.
