Lisování odpadu pomocí variabilního lisu na kulaté balíky

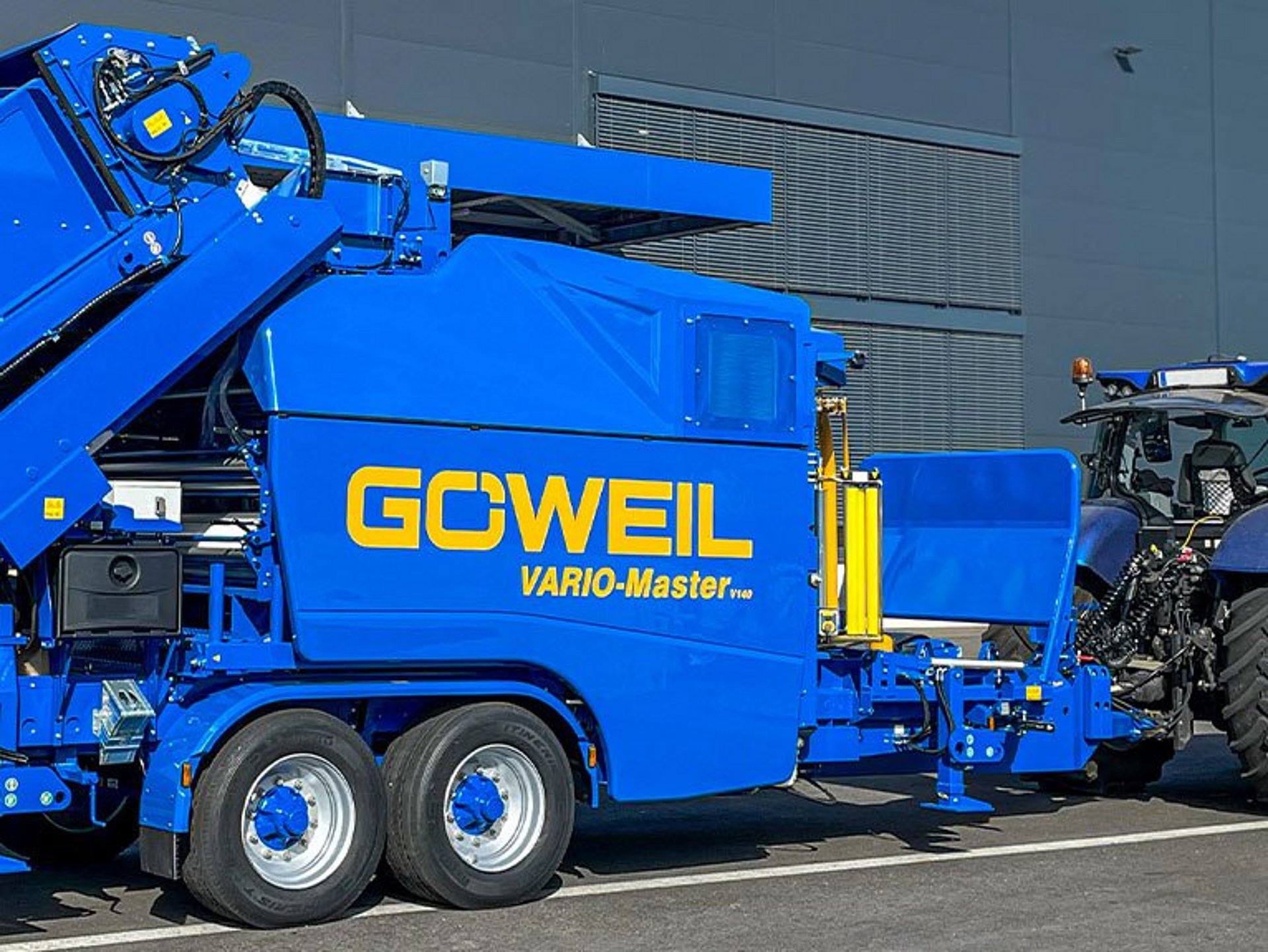

VARIO-Master V140 | kombinovaný lisovací a ovíjecí stroj
VARIO-Master od firmy GÖWEIL je kombinovaný lisovací a ovíjecí stroj pro kulaté balíky. Původně byl určen pro zemědělství, ale v průběhu času se oblasti využití stroje VARIO-Master enormně rozrostly. Rozmanité nadrobno nasekané materiály lze zpracovat na dokonale slisované a ovinuté kulaté balíky. Robustní konstrukce a dlouhá životnost kombinovaného lisovacího a ovíjecího stroje mluví sama za sebe, takže mezi naše zákazníky patří jak firmy poskytující služby v zemědělství, tak také velké zemědělské a průmyslové podniky po celém světě.
Hydraulicky poháněný, variabilní pás lisovací komory
S hydraulicky poháněným, variabilním pásem lisovací komory lze vyrobit balíky o velikosti 80 až 140 cm. To představuje velkou výhodu jak při logistice balíků, tak při skladování. Při lisování a vázání je možné volit mezi čtyřmi různými rychlostními stupni.
Příjmový zásobník Multicrop
Pro lepší zpracování velkého množství různých materiálů je příjmový zásobník vybaven dávkovacím bubnem.
Ruční ovladač PROFI plus L
Stroj VARIO-Master V140 se ovládá pomocí ručního ovladače PROFI plus L. Uživatelské rozhraní je intuitivní a umožňuje snadné ovládání stroje.

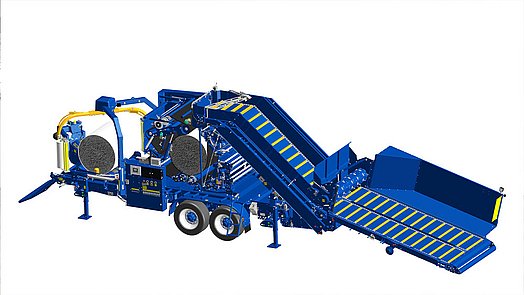

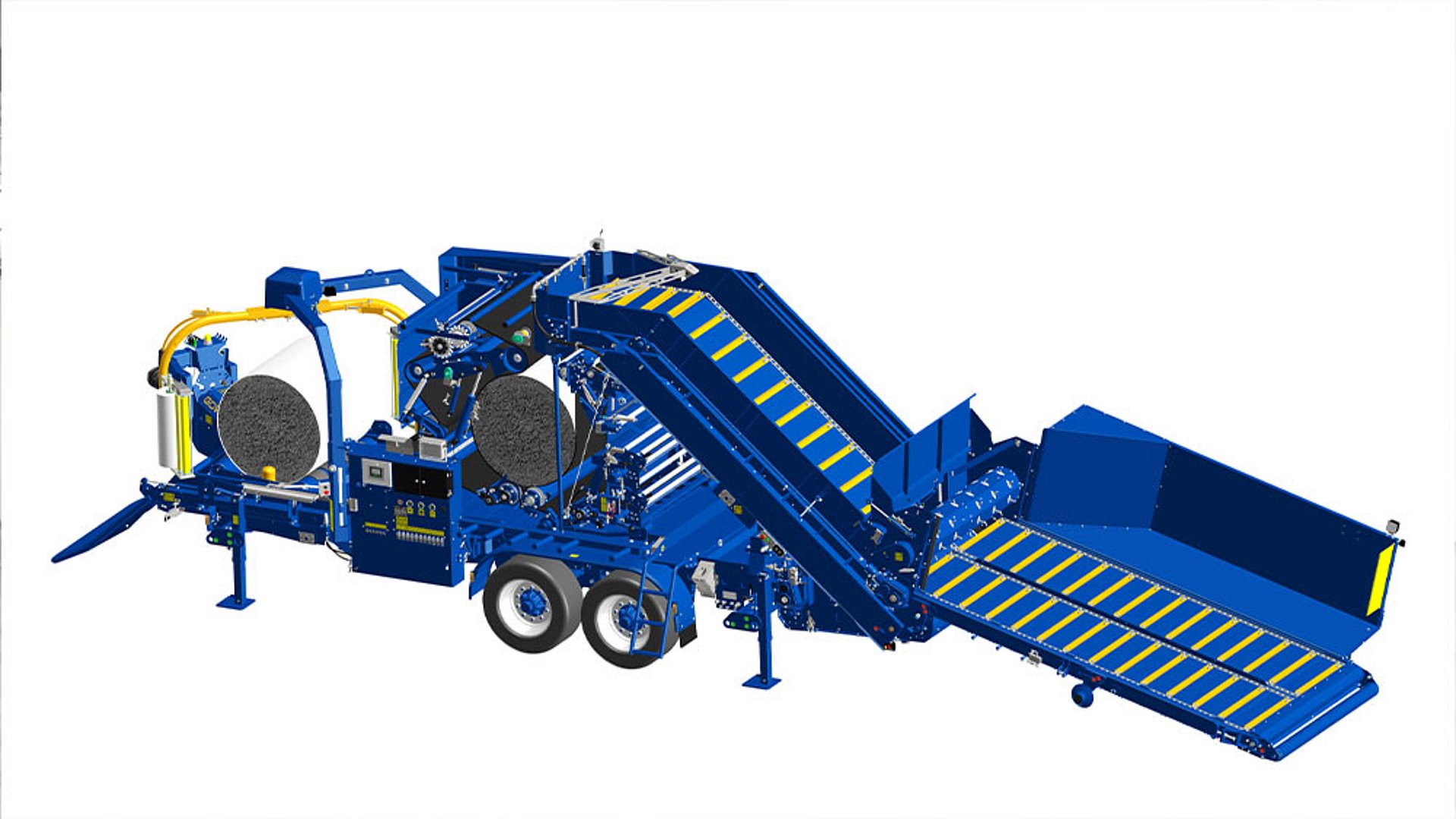

Přednosti stroje VARIO-Master V140
Vysoké zhutnění
Díky vysokému zhutnění je materiál stlačen na minimum. To ušetří cenný skladovací prostor.
Brzdový systém
Standardně jsou namontované dvouokruhové vzduchové brzdy nebo dvouokruhový hydraulický brzdový systém.
Dobré mazání

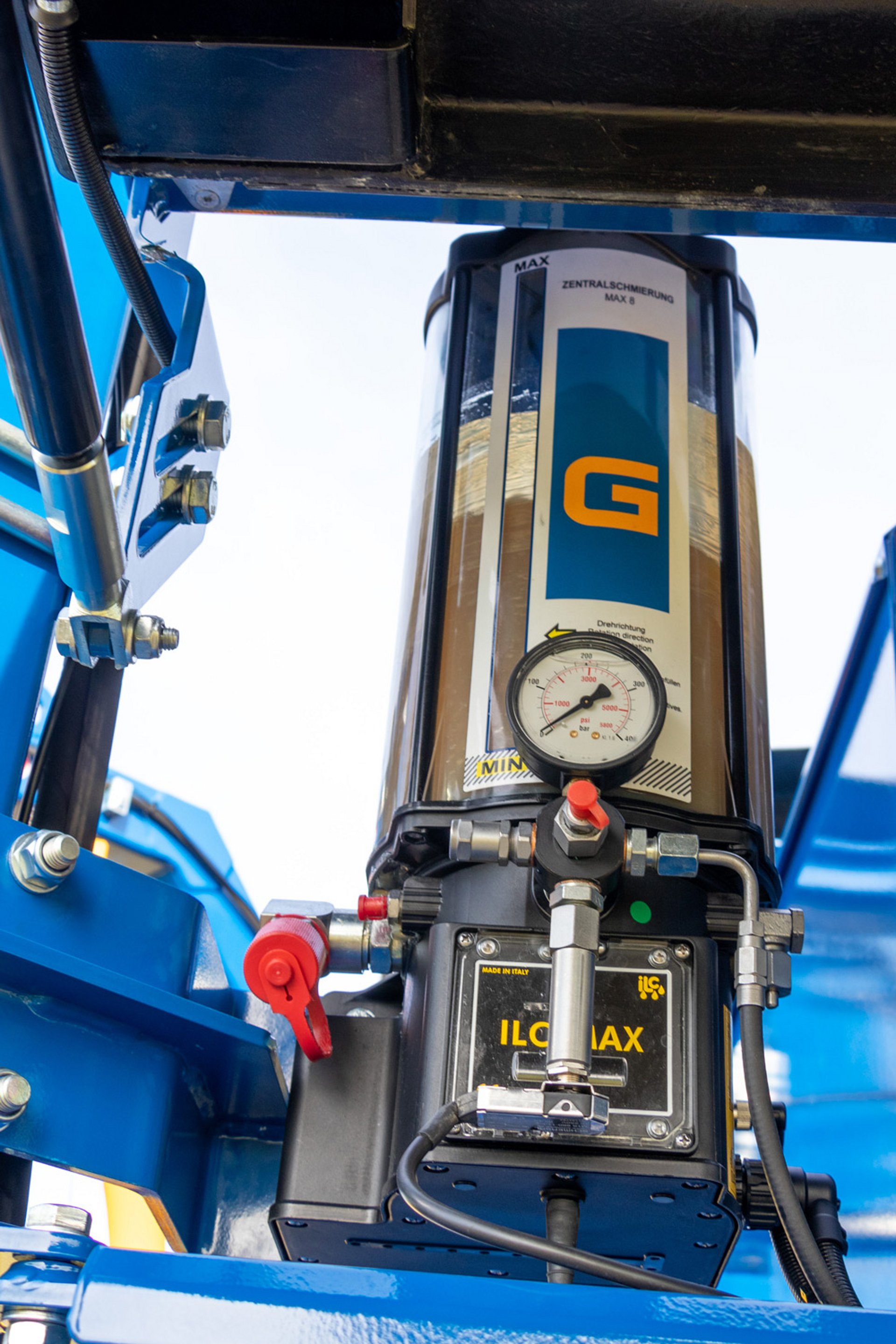

Centrální mazání zásobuje nejdůležitější místa ložisek trvale tukem, resp. olejem. Zaručeny jsou dlouhá životnost i malé opotřebení.
Maximální kontrola
Programové ovládání PROFI kontroluje pomocí sběrnicového systému celý průběh práce plně automaticky – operátor hlídá pouze stroj.
Perfektní osvětlení

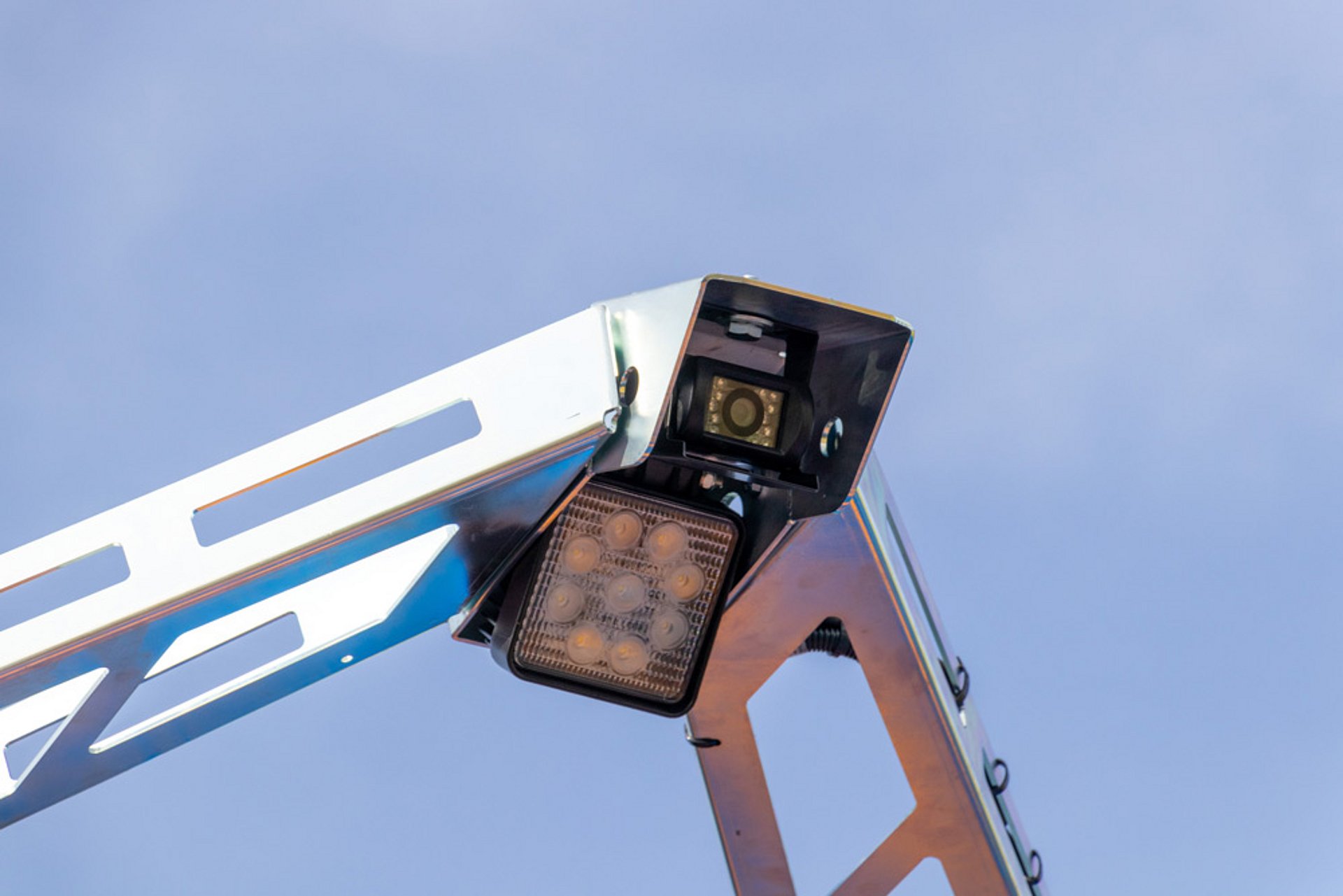

Díky LED osvětlení je VARIO-Master perfektně osvětlený i v noci.
Rychlý a obratný
Otočnou oj může stroj na obou stranách otočit až o 30°. Tím je dán minimální poloměr otáčení a pohon je možný na obou stranách.
Sestavení stroje
Absolutní plus! Stroj je připravený k použití během tří minut.
Vždy dostatečná zásoba
Díky hydraulicky ovladatelnému zásobníku až na 18 rolí fólie je VARIO-Master ideálně vybavený i na dlouhé pracovní dny.
Žádná cesta není příliš dlouhá
Díky podvozku do 80 km/h rychle dosáhne všech míst použití, ať už s traktorem nebo nákladním vozidlem (podvozek do 80 km/h pouze při použití dvouokruhové vzduchové brzdy – včetně ABS).
Přednosti podávání a dávkování
Nízká konstrukce
Ať se jedná o sklápěč, vůz s výtlačným čelem, nákladní vozidlo nebo přímý závoz materiálu, 3,5 metru široký příjmový zásobník se díky své nízké konstrukci plní snadno a jednoduše.
Posuvná podlaha
Rychlost posuvné podlahy se přizpůsobuje množství materiálu a je regulována automaticky. Zinkované, kované řetězy Rübig posuvné podlahy u šikmého dopravníku a příjmového zásobníku jsou nezničitelné.

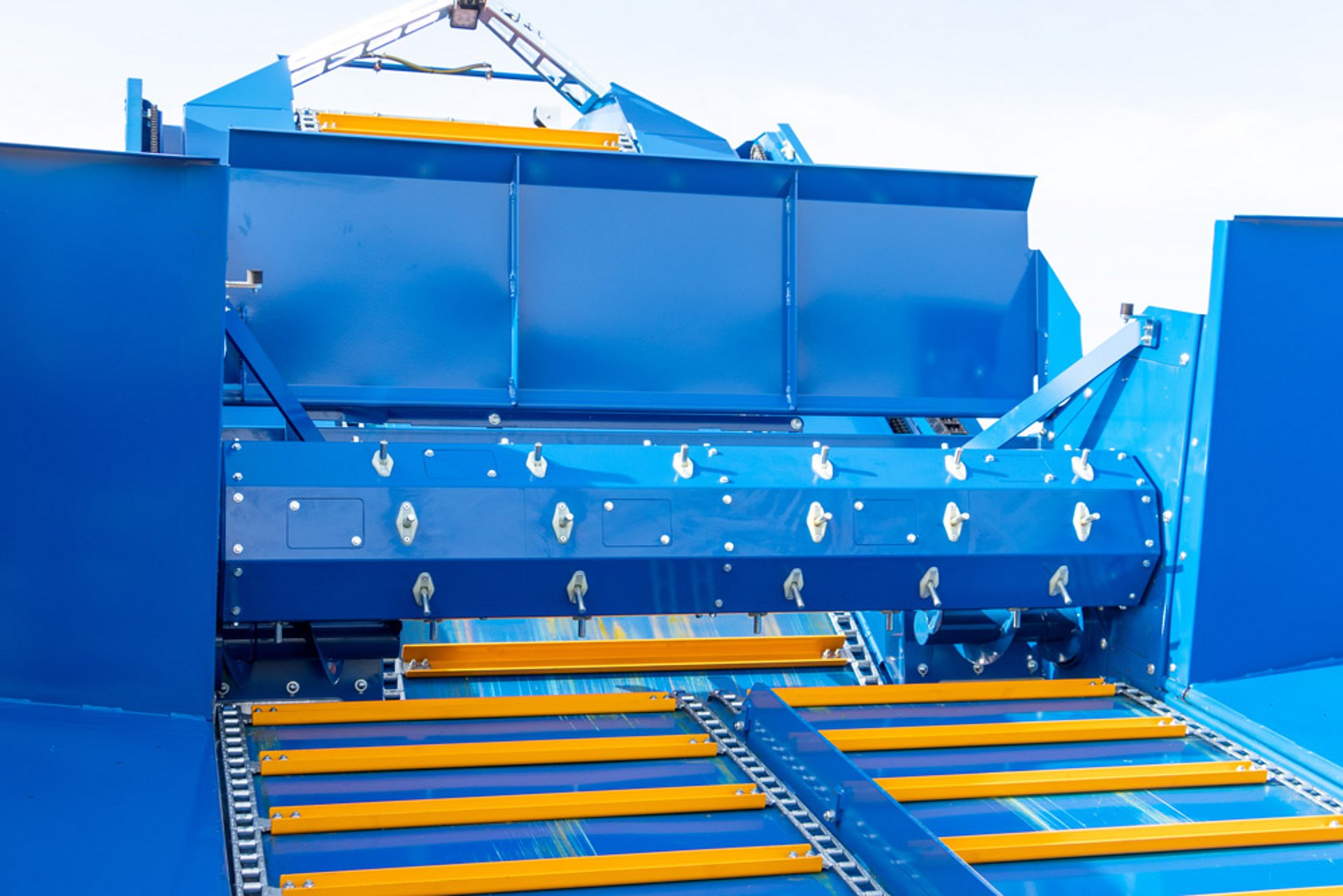

Prostorný příjmový zásobník Multicrop
Příjmový zásobník Multricrop s objemem cca 13 m³ poskytuje velkorysý prostor pro podávaný materiál. To předchází zastavení stroje VARIO-Master V140 při závozu materiálu.
Pro lepší zpracování velkého množství různých materiálů je příjmový zásobník vybaven dávkovacím bubnem. Tento buben se spolu s podávacím šnekem stará o rovnoměrný tok produktů u šikmého dopravníku a optimálně připravuje také vláknitý materiál, např. trávu nebo vojtěšku.
Přednosti lisu
Hydraulicky poháněný, variabilní pás lisovací komory
Dva nekonečné pásy se průběžně starají o vysoké zhutnění materiálu. Průměr balíků a zhutnění se nastavují pomocí ručního ovladače. Průměr slisovaných kulatých balíků může být 80 až 140 cm a dá se nastavit v krocích po 5 cm. Rychlost pásu lisovací komory lze pomocí hydraulického pohonu upravit ve čtyřech stupních podle daného materiálu.
Síť nebo fólie

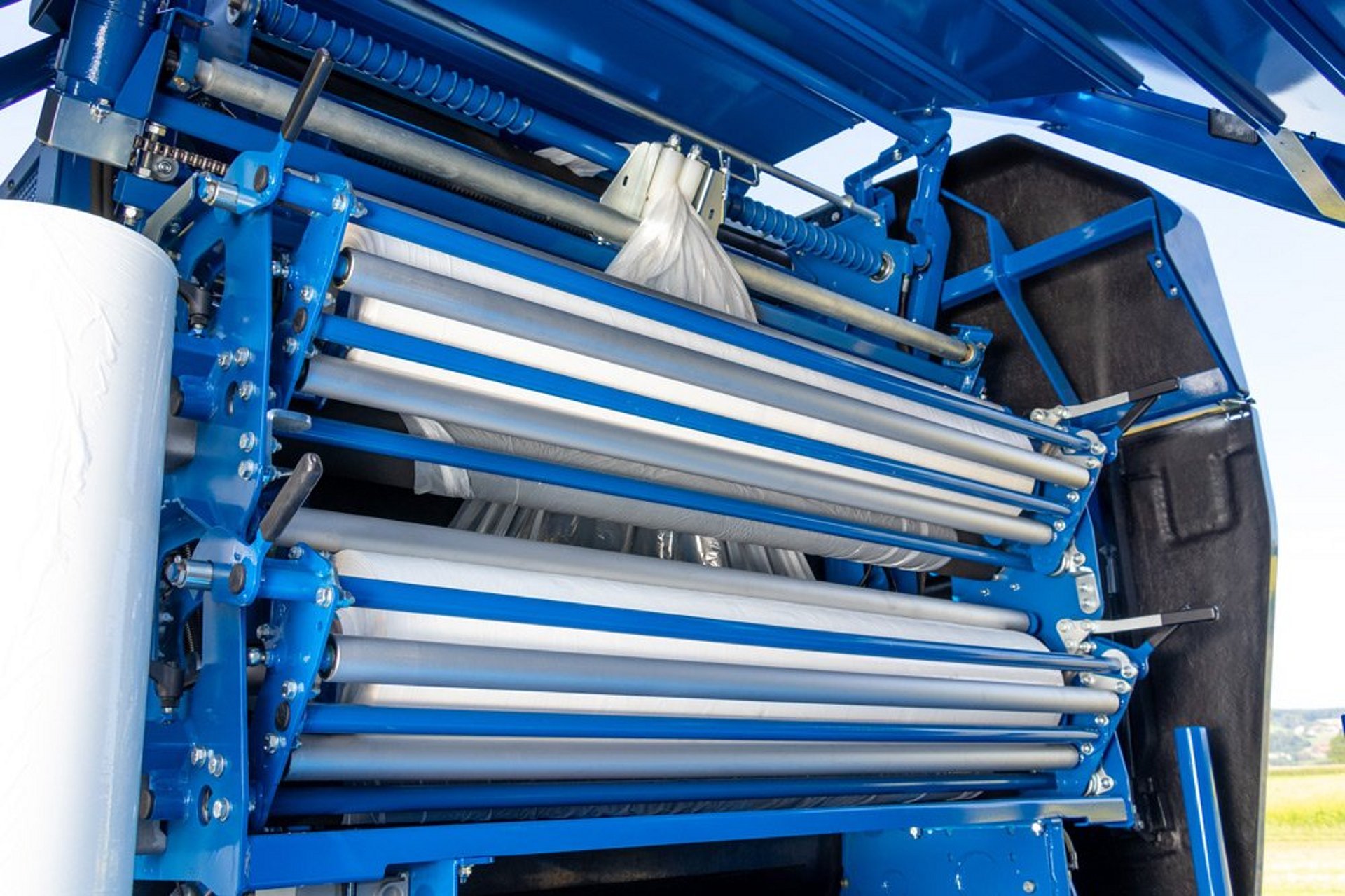

Pro perfektní konzervaci balíku je zapotřebí efektivní systém vázání. Standardně je stroj VARIO-Master V140 vybaven kombinovaným dvojitým vázáním pro síť a fólii.
Vstřikování vody
Slouží pro přidávání vody při lisování suchých materiálů.
Pás zpětného vedení
Díky pásu zpětného vedení nedochází ke ztrátám; pás probíhá pod celým strojem, zachycuje oddrolený materiál a bez znečištění jej znovu přivádí na šikmý dopravník.
Dlouhá životnost
Velký rozměr ložisek a dokonale nastavený systém mazání zaručují dlouhou životnost stroje.
Přednosti ovíječky
Pojízdný ovíjecí stůl
Pojízdný ovíjecí stůl zajíždí pod lisovací komoru a přímo, rychle a šetrně přebírá balík.

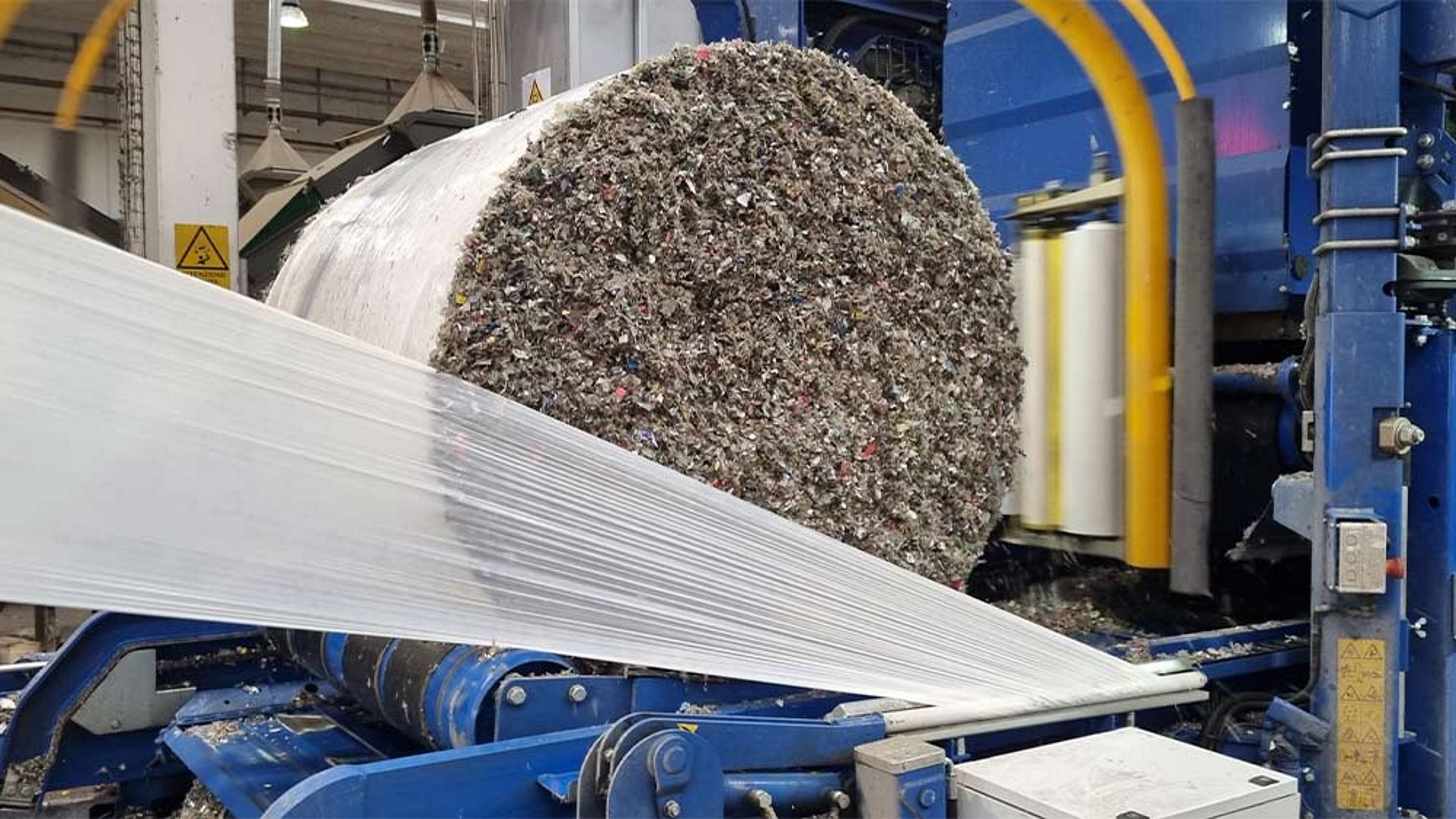

Dvojité ovíjecí rameno
Díky standardnímu dvojitému ovíjecímu ramenu s natahovacími jednotkami fólie 2 x 750 mm je ovíječka stále o krok napřed. Více balíků z jedné role fólie je výsledkem práce patentovaných plastových válců.
Odřezávač fólie
Nerezový kapovací nůž zaručuje přesné oddělení fólie. Standardní plovoucí poloha odřezávače fólie zajišťuje snadné uvolnění fólie, takže nedochází k sevření zbytků.
Odkládací rampa balíku
Šetrné odložení balíku zaručuje hydraulicky odklopná odkládací rampa balíku.
Hlídání fólie a provoz s jednou fólií
Na konci fólie nebo při jejím přetržení se rychlost posunu ovíjecího stolu sníží tak, aby bylo znovu zaručeno 50% překrytí.<br/> Balík tak může být bez přerušení ovinut do konce. Na konci nebo při přetržení obou fólií vypne hlídání fólie proces ovíjení.
Řízení

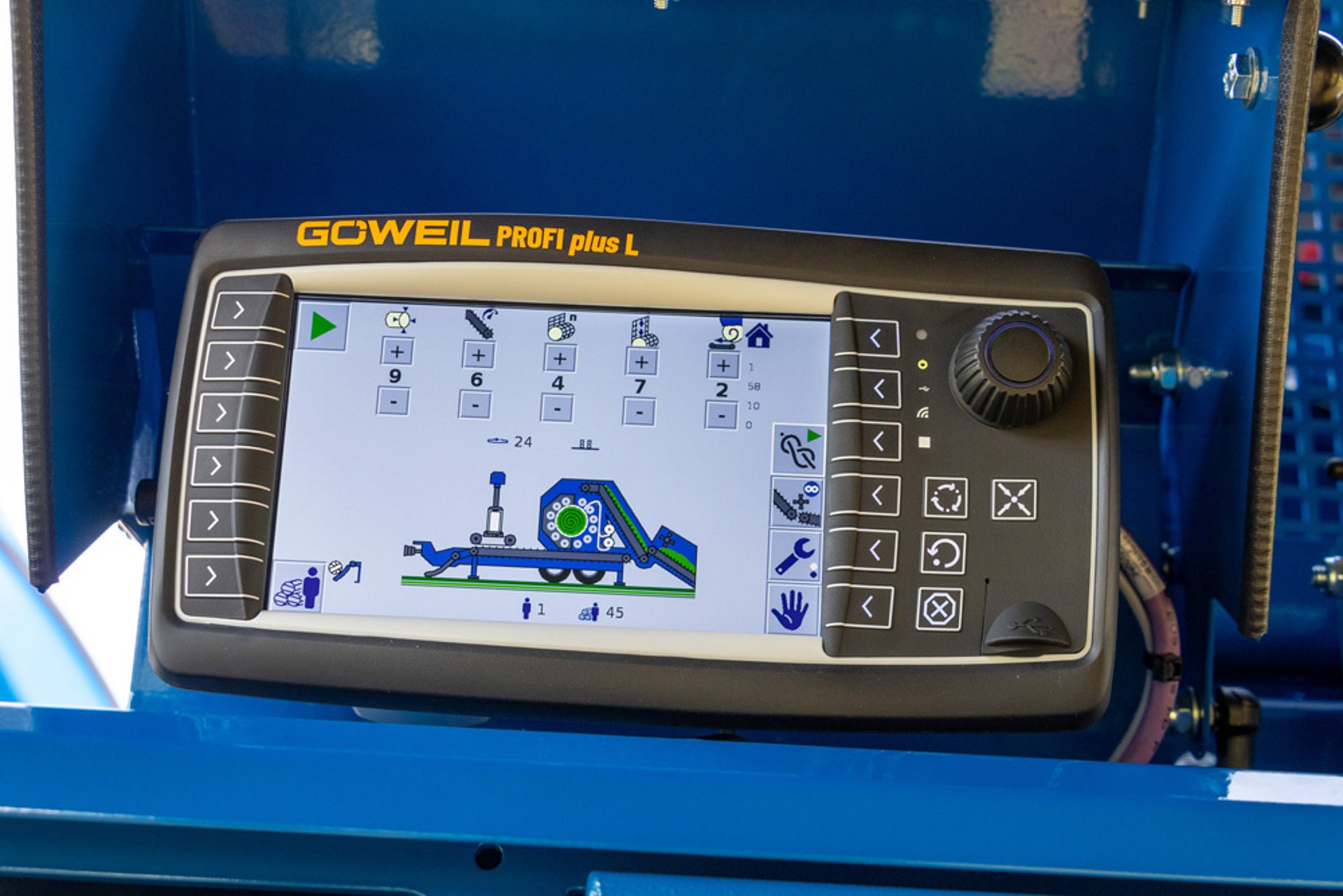

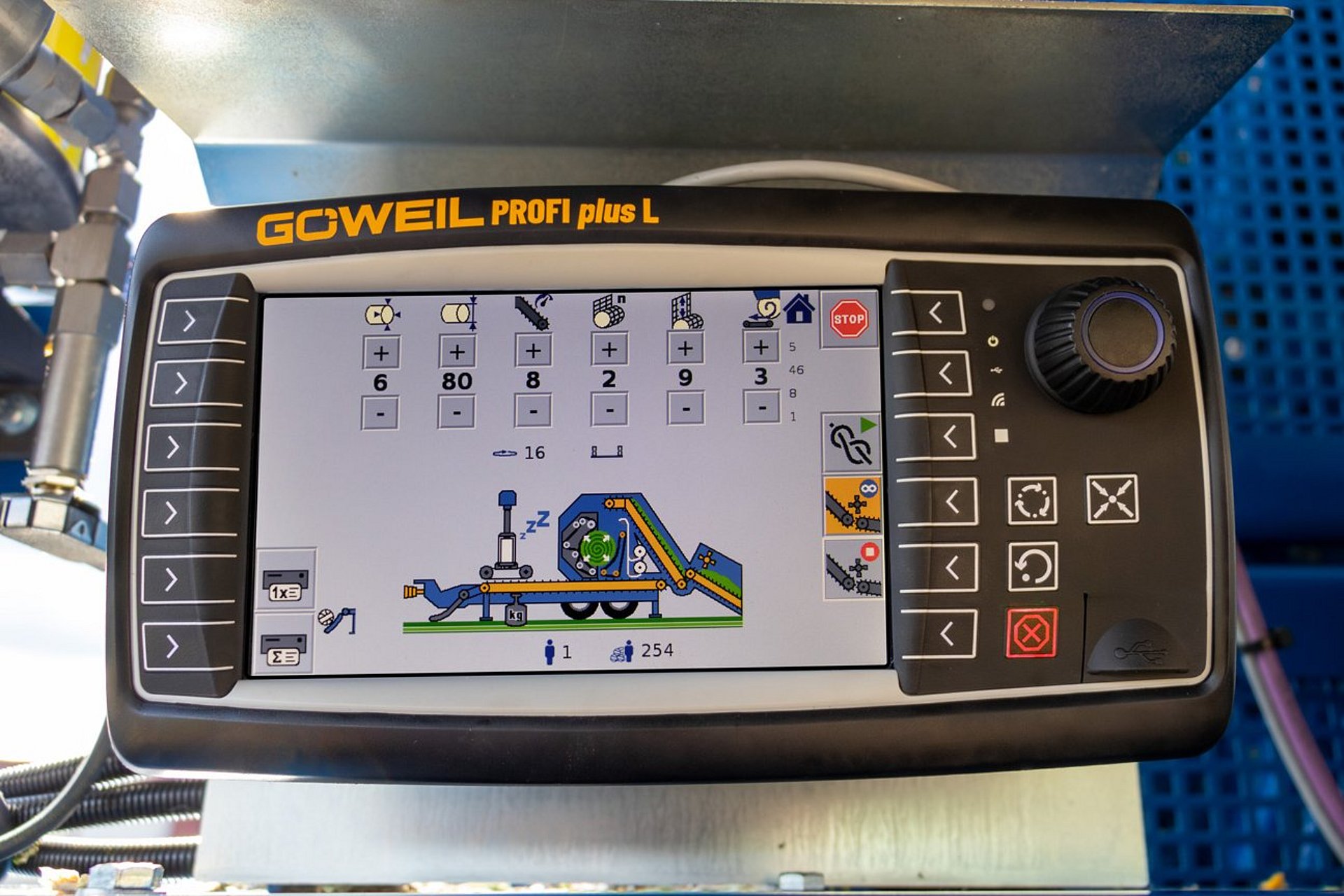

Programové ovládání PROFI s ručním ovladačem PROFI plus
Stroj VARIO-Master V140 se ovládá pomocí ručního ovladače PROFI plus L. Uživatelské rozhraní je intuitivní a umožňuje snadné ovládání stroje. Na displeji se zobrazuje celý pracovní proces a nastavení stroje. Přes USB port ručního ovladače lze snadno importovat jazyk a zákaznická loga pro systém vážení s tiskárnou etiket a rovněž exportovat údaje o zákaznických účtech ve formátu CSV.
Lisovatelné materiály
Problém skladování a přepravy různých základních materiálů lze s pomocí stroje VARIO-Master jednoduše a rychle vyřešit. Nejdříve se materiál rozseká a poté slisuje. Kulaté balíky jsou optimální pro prozatímní uskladnění a lze je převážet s úsporou prostoru. V zabaleném balíku zůstává materiál suchý a čistý.
V závislosti na velikosti a struktuře je možné materiál v balíku zhutnit o 30 až 70 %.

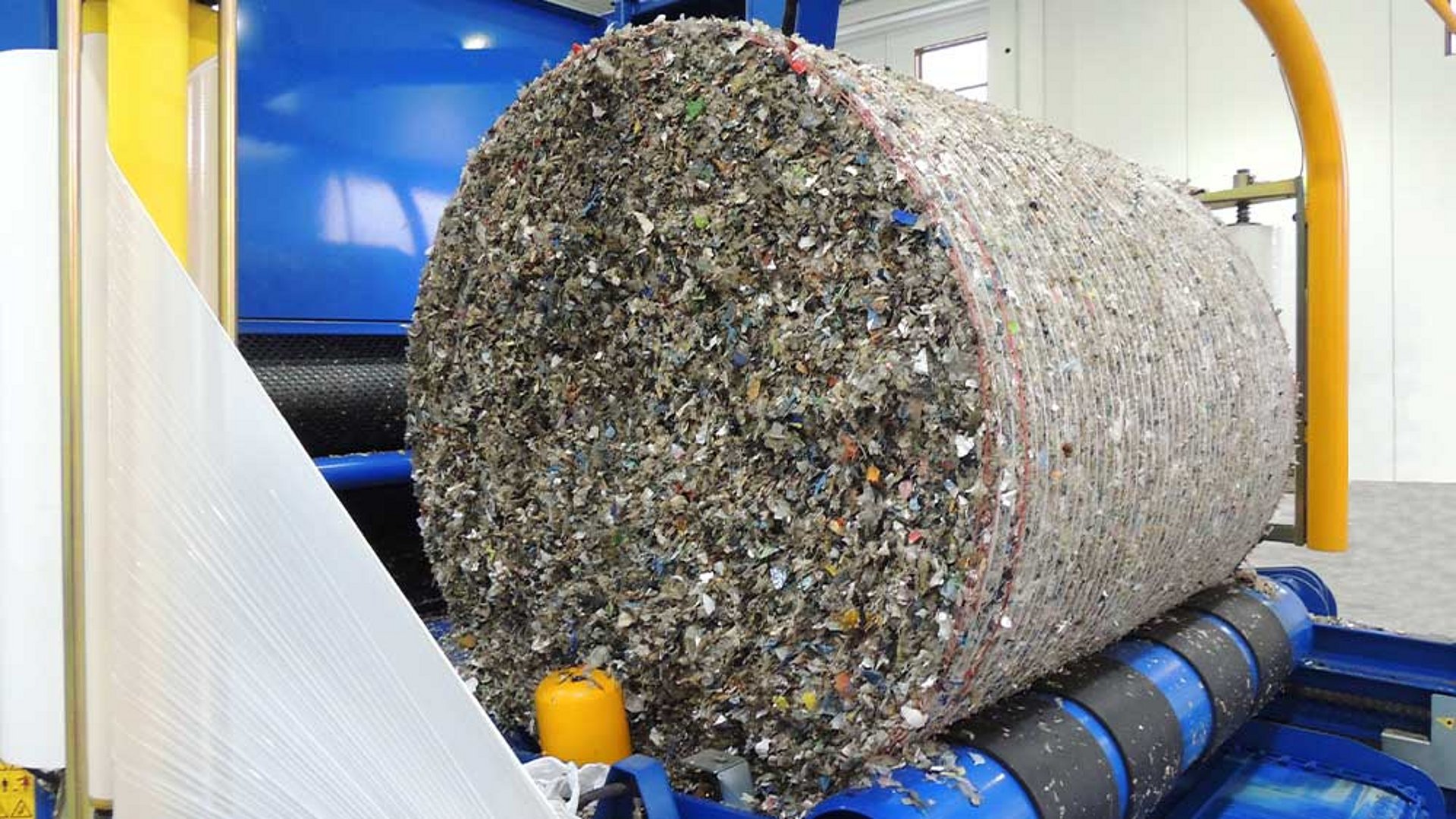

Stále palčivějším problémem je skladování odpadů. Některé materiály se dále zpracovávají a využívají jako náhradní paliva.
Fólie a pevné zbytky z umělé hmoty o zrnitosti až 50 mm

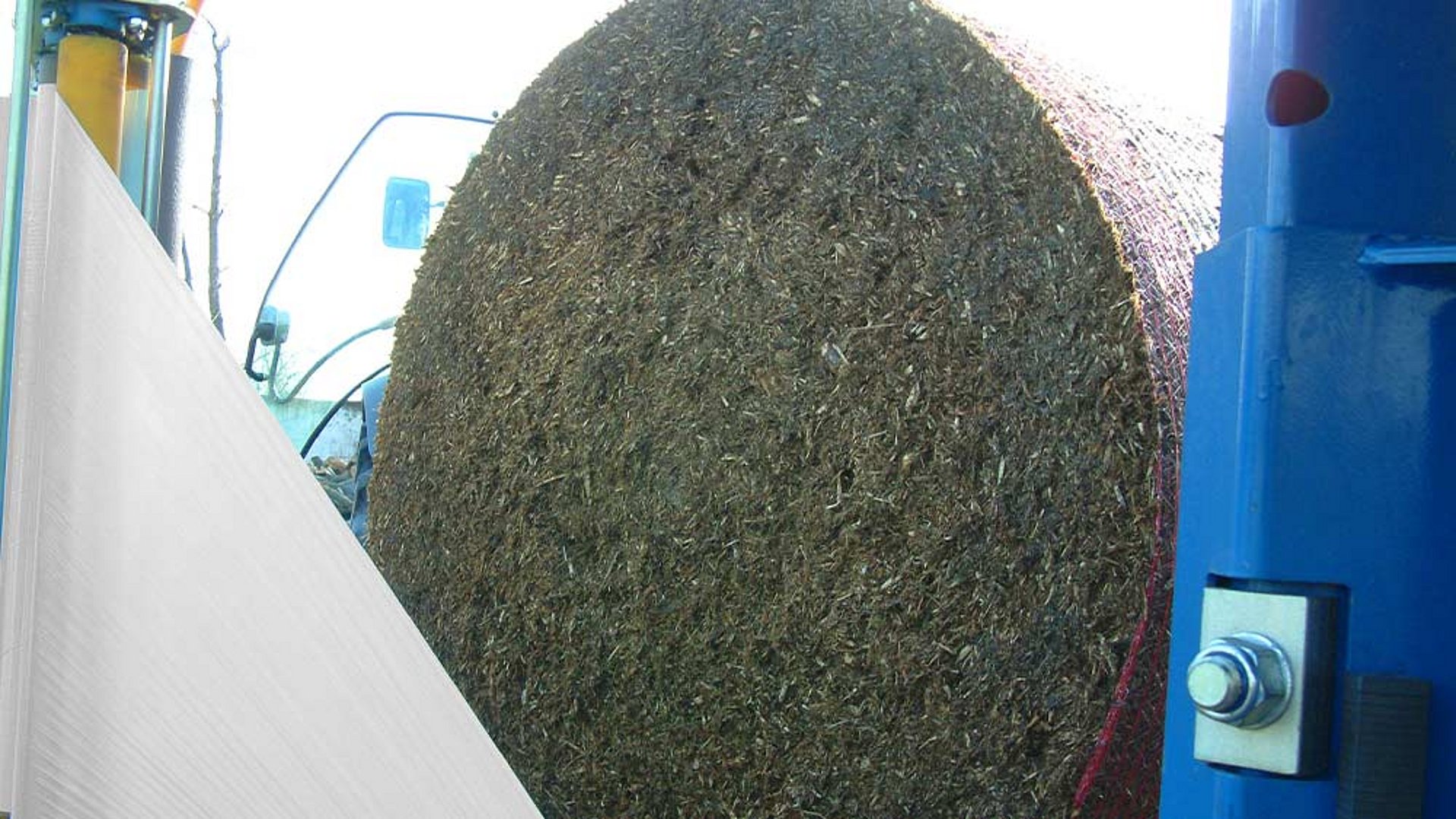

Piliny, hobliny, štěpka, dřevitá vlna, kůrový mulč nebo piliny

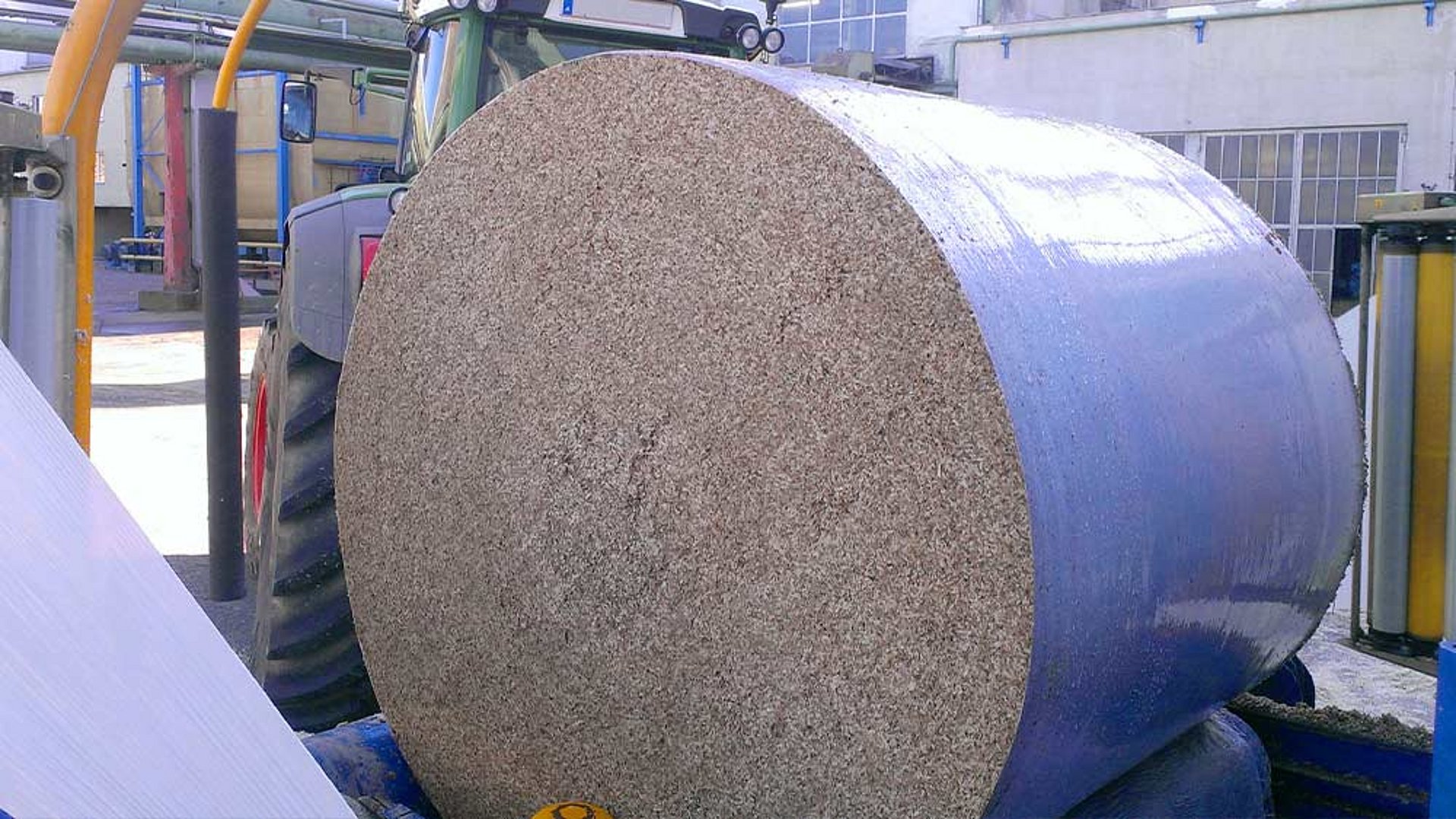

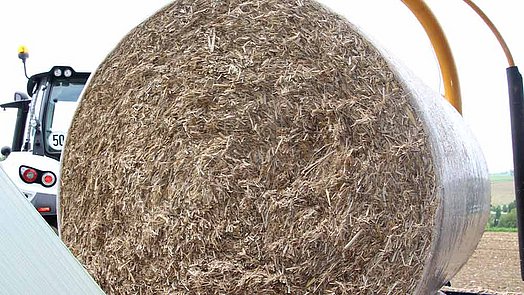

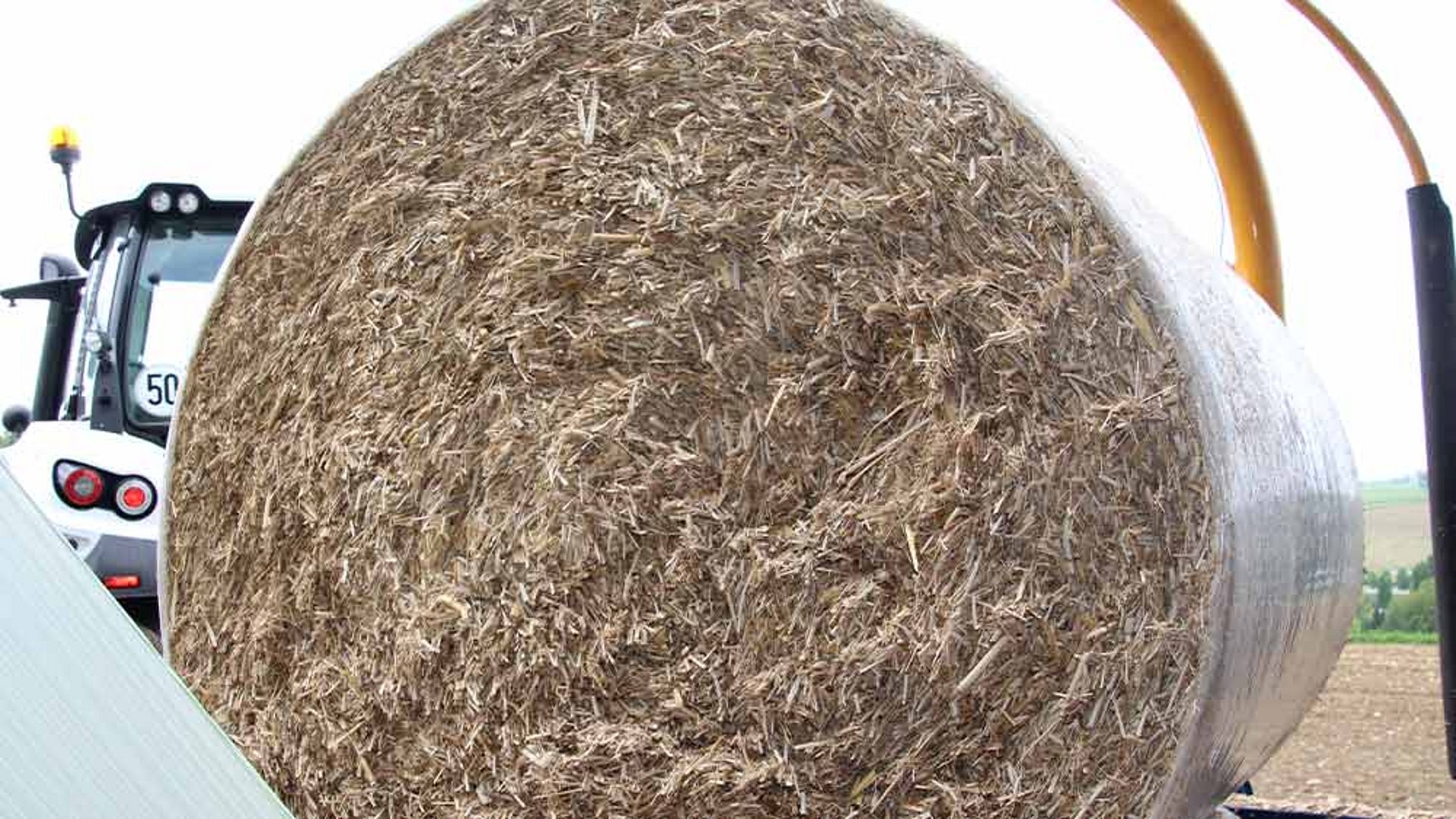

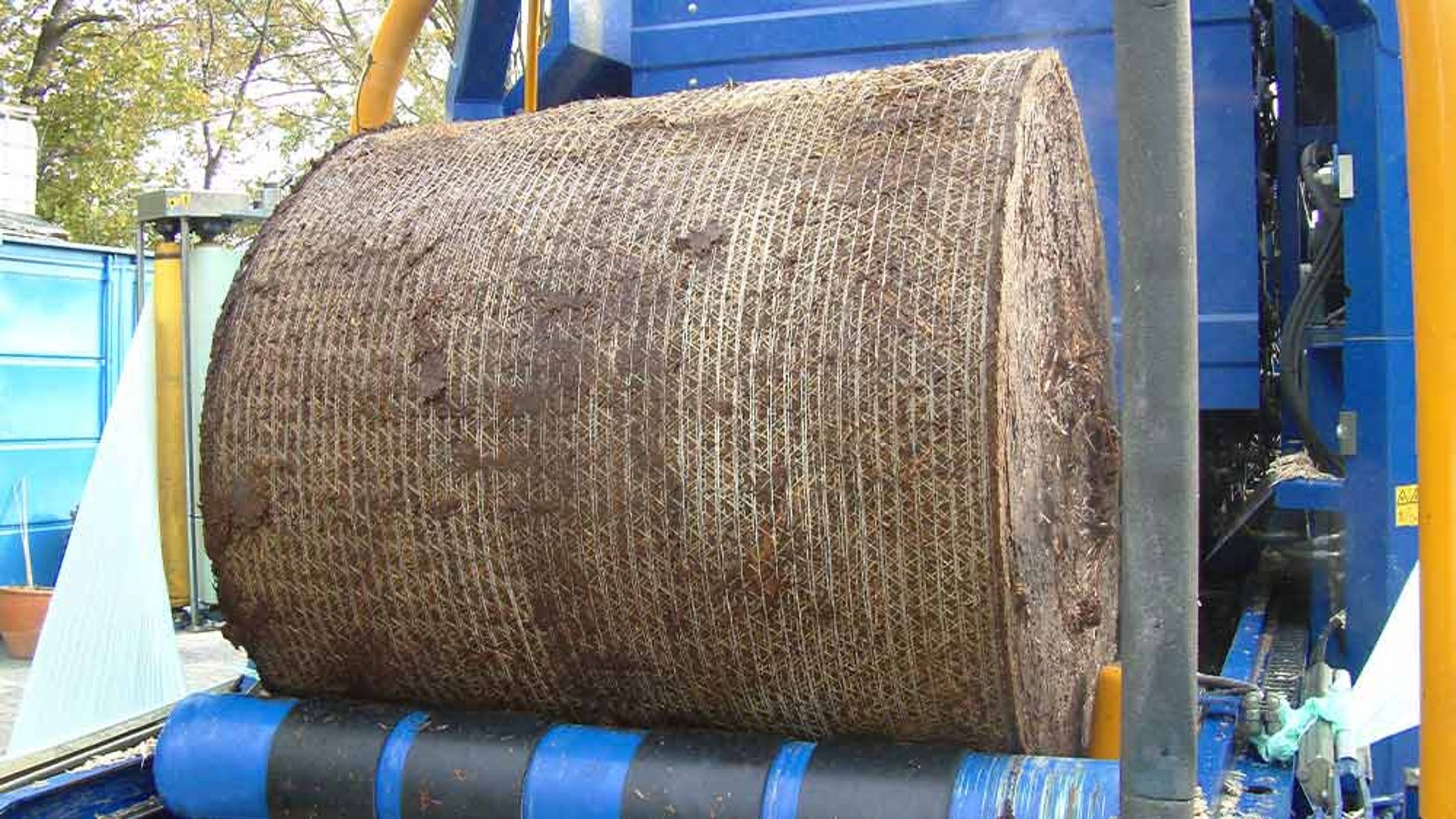

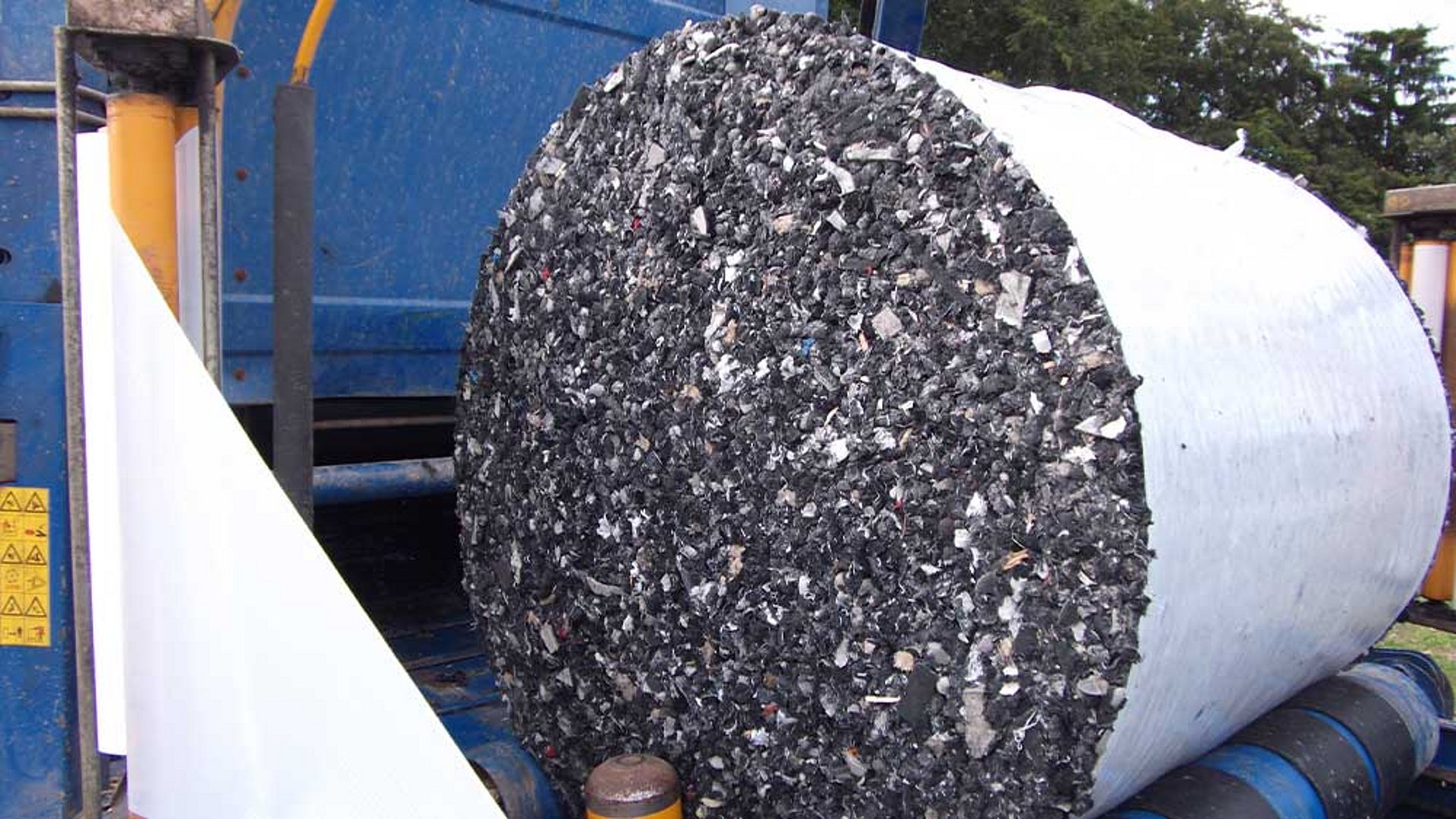

Obilí, řízky z cukrové řepy, vlákna, ozdobnice, koňský hnůj, kompost, kousky z koberců a mnoho dalšího.
Základní vybavení
S EU schválením typu pro rychlosti až do 80 km/h
Stroj VARIO-Master V140 je sériově vybavený kombinovaným dvojitým vázáním. Dvě role sítě nebo dvě role fólie tak lze vložit současně nebo i kombinovaně.
Pracovní šířka 3,5 m

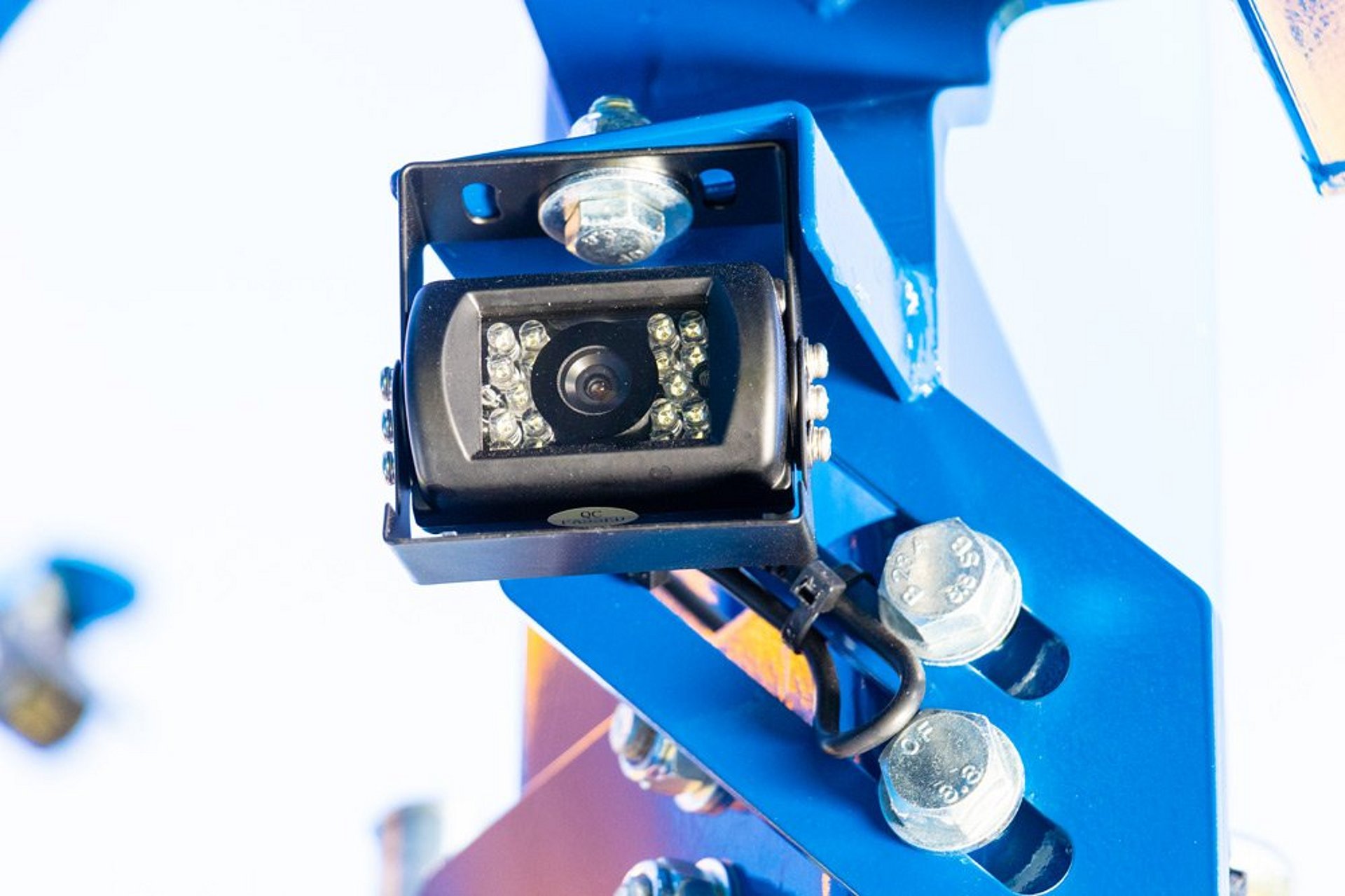

Kamerový systém zahrnující čtyři infračervené kamery poskytuje perfektní přehled o celém pracovním procesu a stroji, ve dne i v noci.
Čtyři kamery jsou umístěné tak, že je vidět seshora na pás lisovací komory, na šikmý dopravník, ovíjecí stůl i zadní stranu stroje (vpravo ve směru jízdy).

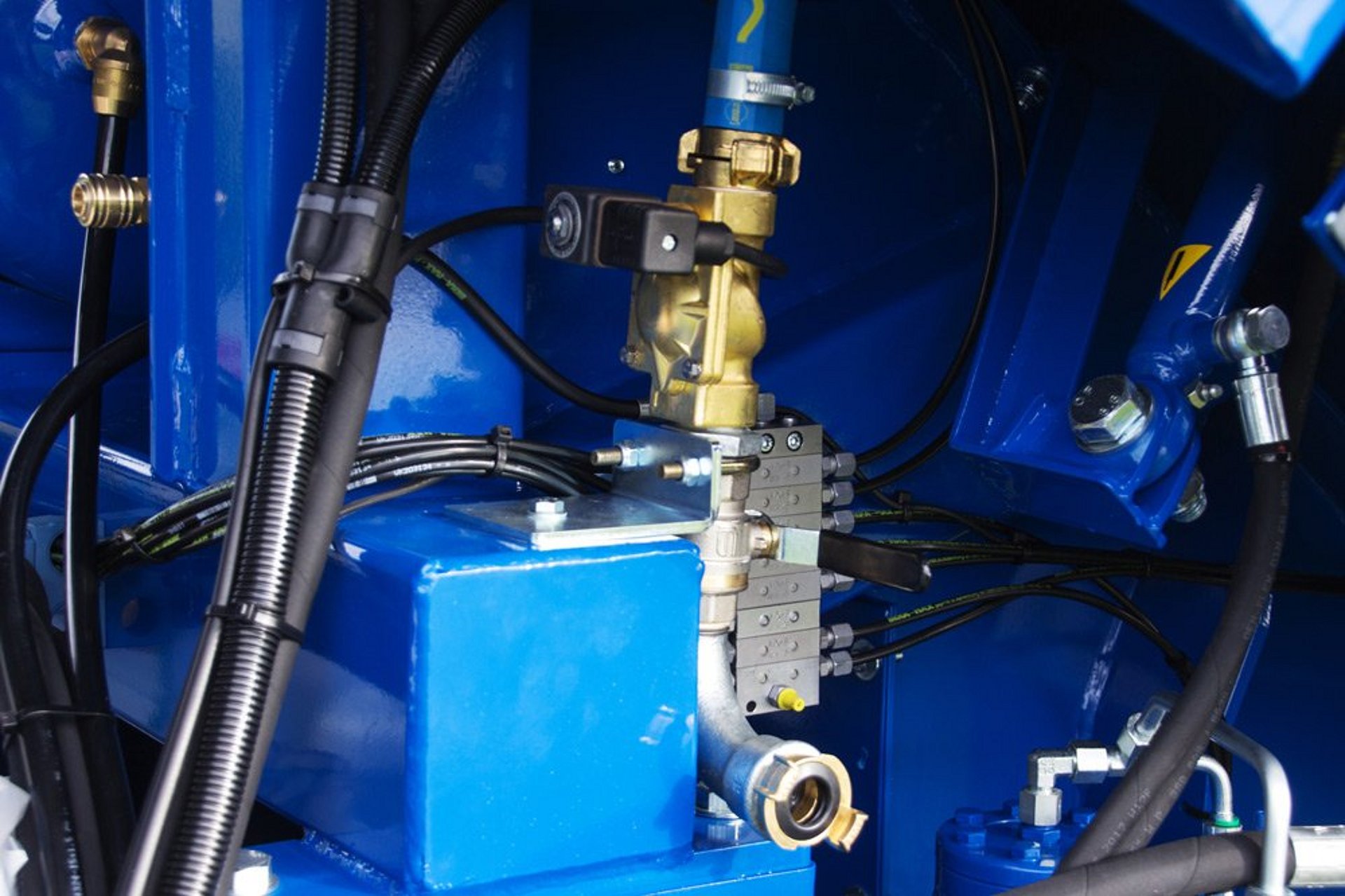

Pro vysoké zhutnění materiálu a perfektně slisované balíky je rozhodující správný obsah sušiny, resp. vlhkost materiálu. U velmi suchých materiálů je možné vstřikováním vody přidat vodu přímo do lisovací komory.
Skládá se z magnetického ventilu, propojení hadicemi a nastavitelných trysek.

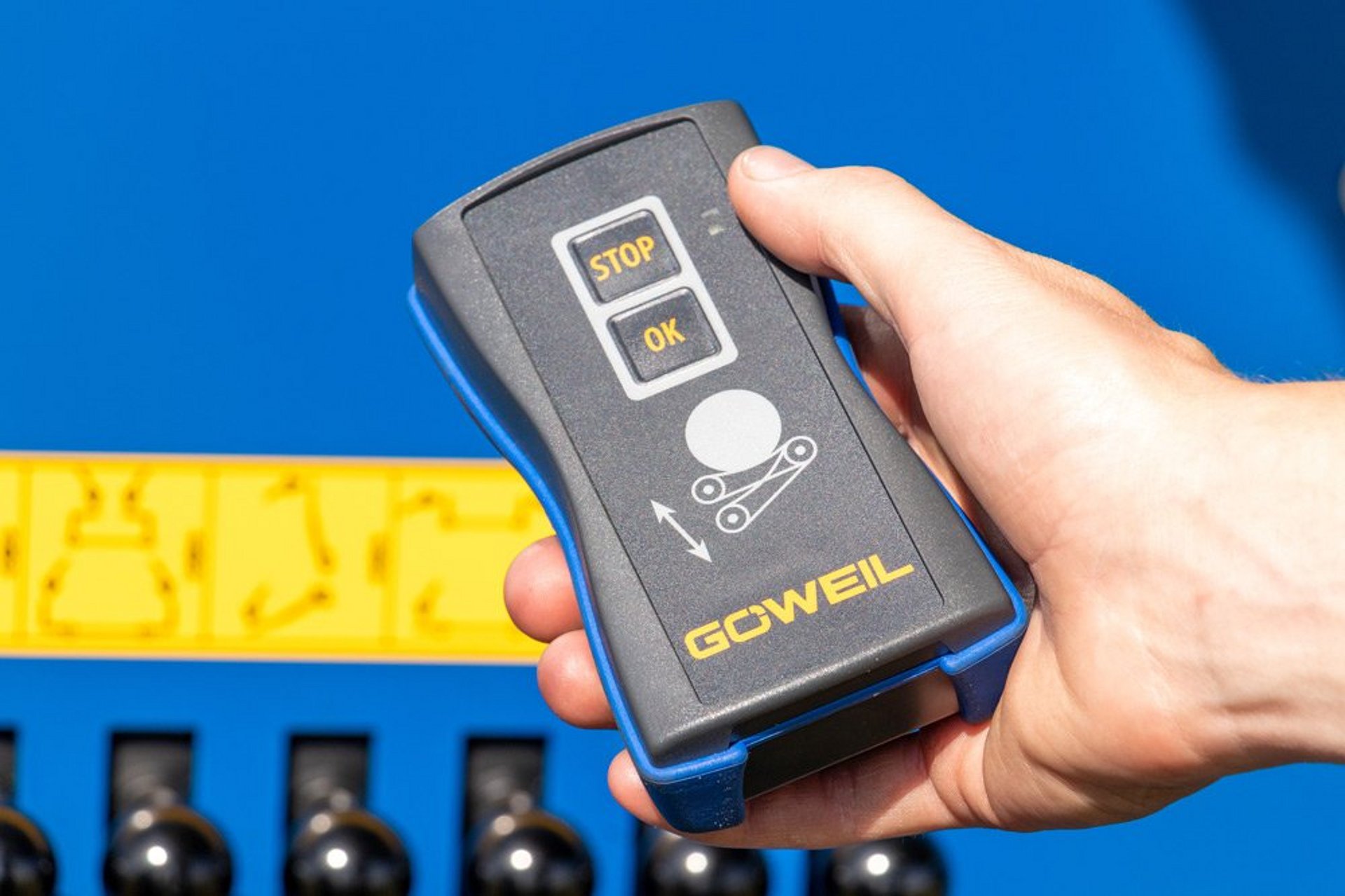

Kompaktní vysílačka funguje na základě rádiového signálu a řídí odložení kompletně ovinutého balíku. Díky šikovným rozměrům může uživatel nosit vysílačku pořád u sebe a řídit odkládání.
Všechny pracovní procesy probíhají plně automaticky
Technické údaje (základní vybavení)
| Přepravní pozice | Pracovní pozice | ||
| Hmotnost: | 15 800 kg | ||
| Délka: | 11 780 mm | 14 170 mm | |
| Šířka: | 2 550 mm | max. 6 130 mm | |
| Výška: | 4 000 mm | max. 4 375 mm | |
| Průměr balíku: | 0,80 až 1,40 m | ||
Potřebný výkon tažného vozidla
| Potřeba oleje pro otočnou oj: | 10 l při 200 bar | ||
| Potřebný výkon: | minimálně 90 kW | ||
Požadované připojení
1 dvojčinná a 1 jednoduchá řídicí jednotka pro otočnou oj |
7pólová zásuvka pro celkové osvětlení, s výjimkou pracovního světlometu |
| Elektrický proud je do stroje přiváděn přes zásuvku ISOBUS nebo dodávaným kabelovým svazkem |
Dodatečné vybavení

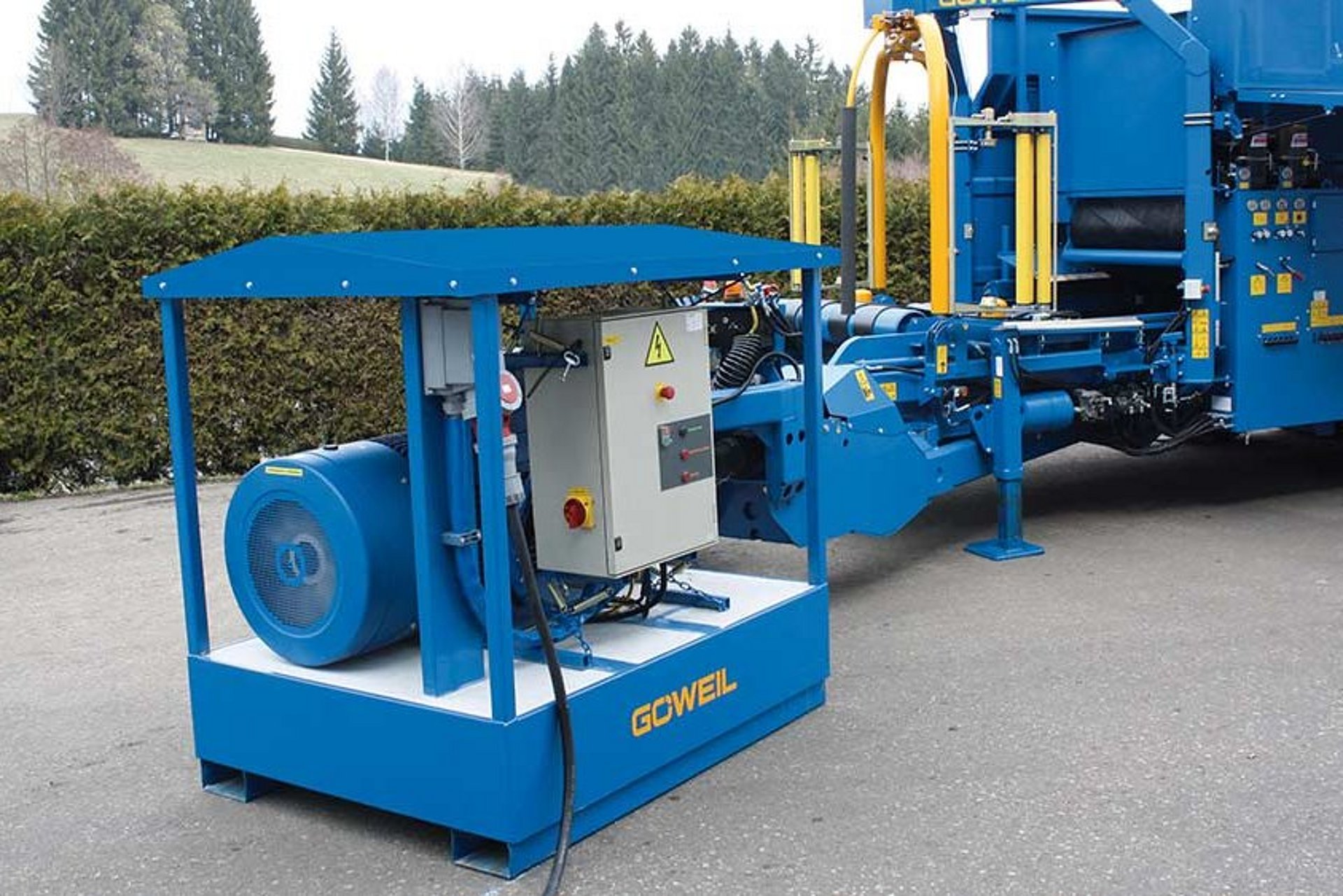

Pohon je zajištěn pomocí kloubového hřídele, díky čemuž je kdykoliv možné i použití společně s traktorem. Motor má velmi tichý chod a provozní náklady jsou v porovnání s traktorem s vysokými cenami paliva velmi nízké. Nejenže se tak šetří místo, ale snižuje se také množství spalin, díky čemuž je možný provoz v hale. Díky krytu je možné elektrický pohon používat bez problémů také venku (teplotní rozmezí: –15 až +60 °C). Náklady na údržbu jsou velmi nízké a díky pouzdru pro vidle vysokozdvižného vozíku v podstavci se elektrický pohon rovněž snadno přepravuje. Elektrický pohon je vybavený pozvolným rozběhem. Výrazně se tím omezí počáteční napěťové špičky a náběhový moment. To představuje další úsporu elektrického proudu a ochranu pohonu, hřídele a převodovky.
| Výkon: 90 kW | Napětí: 400 V | Frekvence: 50 Hz |
| Stupeň krytí: IP55 | Příkon: max. 125 A | Pohon: 740 ot/min |
| Hmotnost: 2 970 kg | D x Š x V: 1 773 x 1 323 x 1 652 mm | CEE 125A |
Skládá se ze stolu váhy, vážního terminálu a tiskárny etiket s logem GÖWEIL, nebo logem zákazníka
Všechny čtyři vážní buňky jsou zabudované přímo v ovíjecím stole. Displej se nachází na manipulačním panelu. Vážení ovinutých balíků probíhá automaticky – při práci tak nedochází k časovým prodlevám. Balíky mohou být váženy jednotlivě, nebo mohou být vyhodnoceny jako kompletní šarže. Různé volitelné vybavení lze pohodlně nastavit na ručním ovladači. Pomocí tiskárny etiket se zobrazují různé informace, např. hmotnost balíku, datum, čas a nahrané logo. Pokud nejsou etikety zapotřebí, je možné tuto funkci na ručním ovladači vypnout. Lepicí etikety a popisovací páska jsou běžné zboží a dají se koupit ve specializovaných obchodech. Systém vážení lze dovybavit podle stávajícího stroje.
Skládá se ze stolu váhy, vážního terminálu a tiskárny etiket s logem GÖWEIL, nebo logem zákazníka
Všechny čtyři vážní buňky jsou zabudované přímo v ovíjecím stole. Displej se nachází na manipulačním panelu. Vážení ovinutých balíků probíhá automaticky – při práci tak nedochází k časovým prodlevám. Balíky mohou být váženy jednotlivě, nebo mohou být vyhodnoceny jako kompletní šarže. Různé volitelné vybavení lze pohodlně nastavit na ručním ovladači. Pomocí tiskárny etiket se zobrazují různé informace, např. hmotnost balíku, datum, čas a nahrané logo. Pokud nejsou etikety zapotřebí, je možné tuto funkci na ručním ovladači vypnout. Lepicí etikety a popisovací páska jsou běžné zboží a dají se koupit ve specializovaných obchodech. Systém vážení lze dovybavit podle stávajícího stroje.

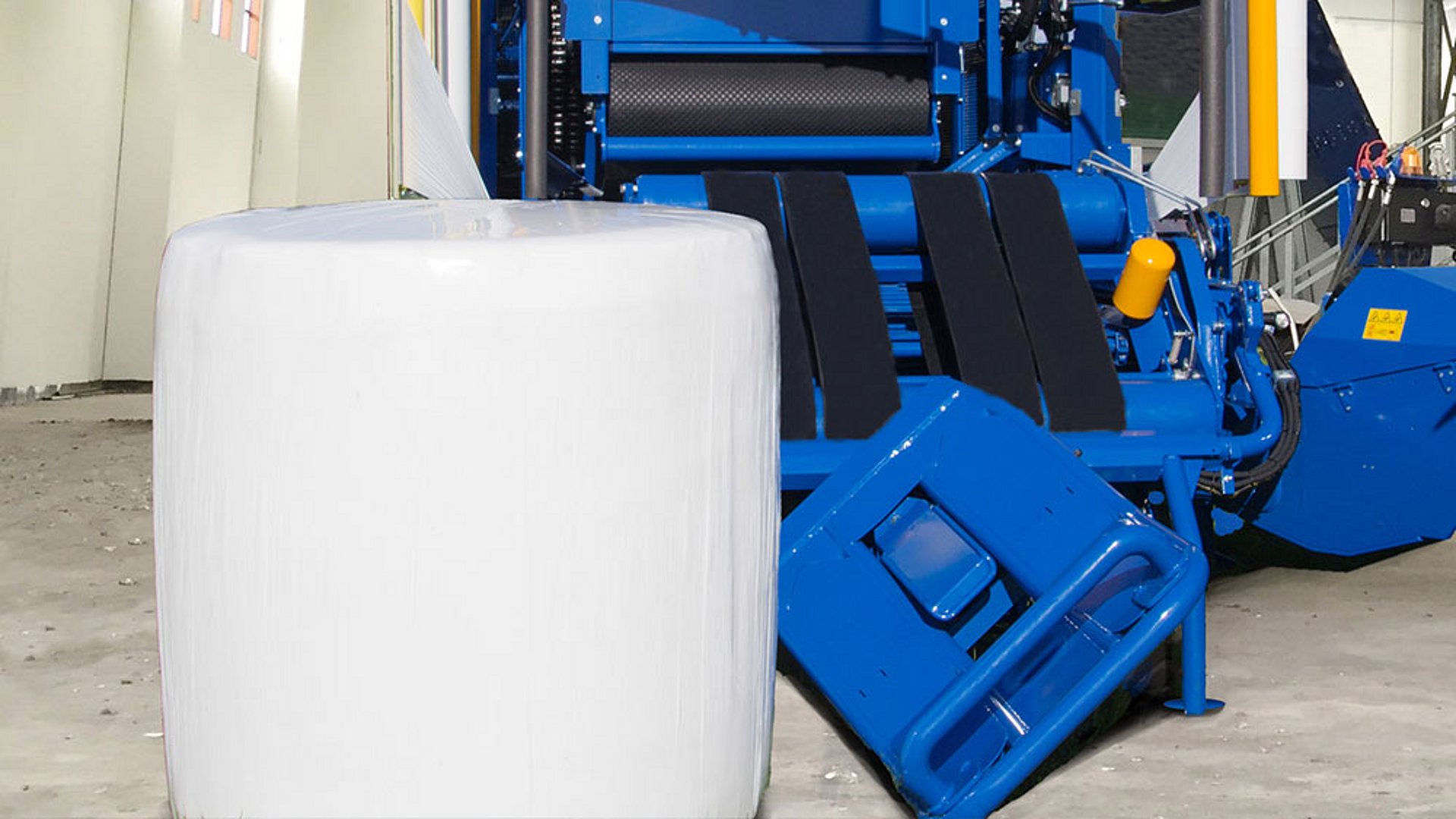

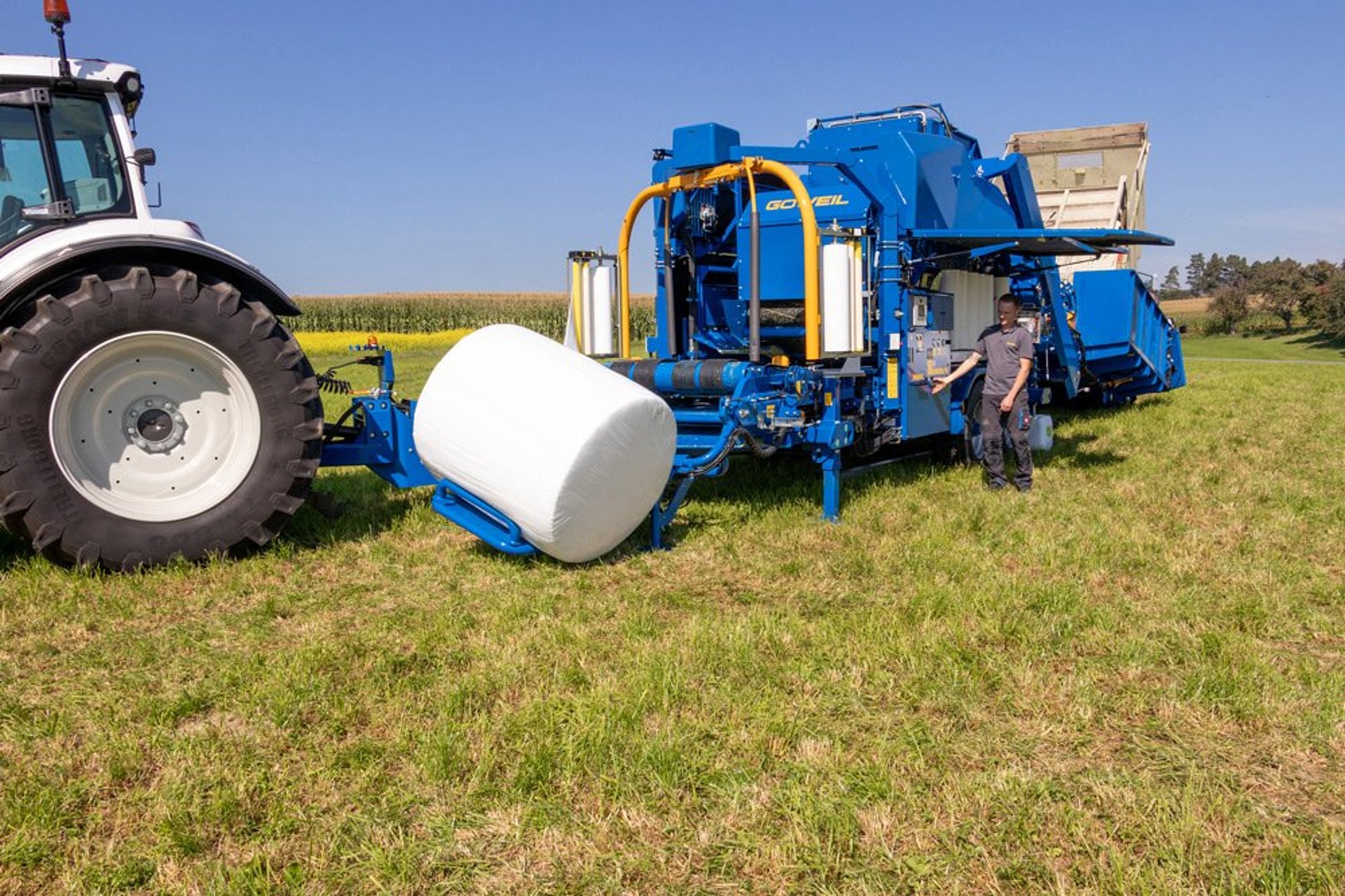

Se stavěčem balíků integrovaným v odkládací rampě balíků je možné šetrné odložení balíků volitelně vlevo nebo vpravo. Pokud je deaktivovaný, odvalí se balík standardně dopředu. Odložení na čelní stranu umožňuje rychlejší a šetrnější odvoz.

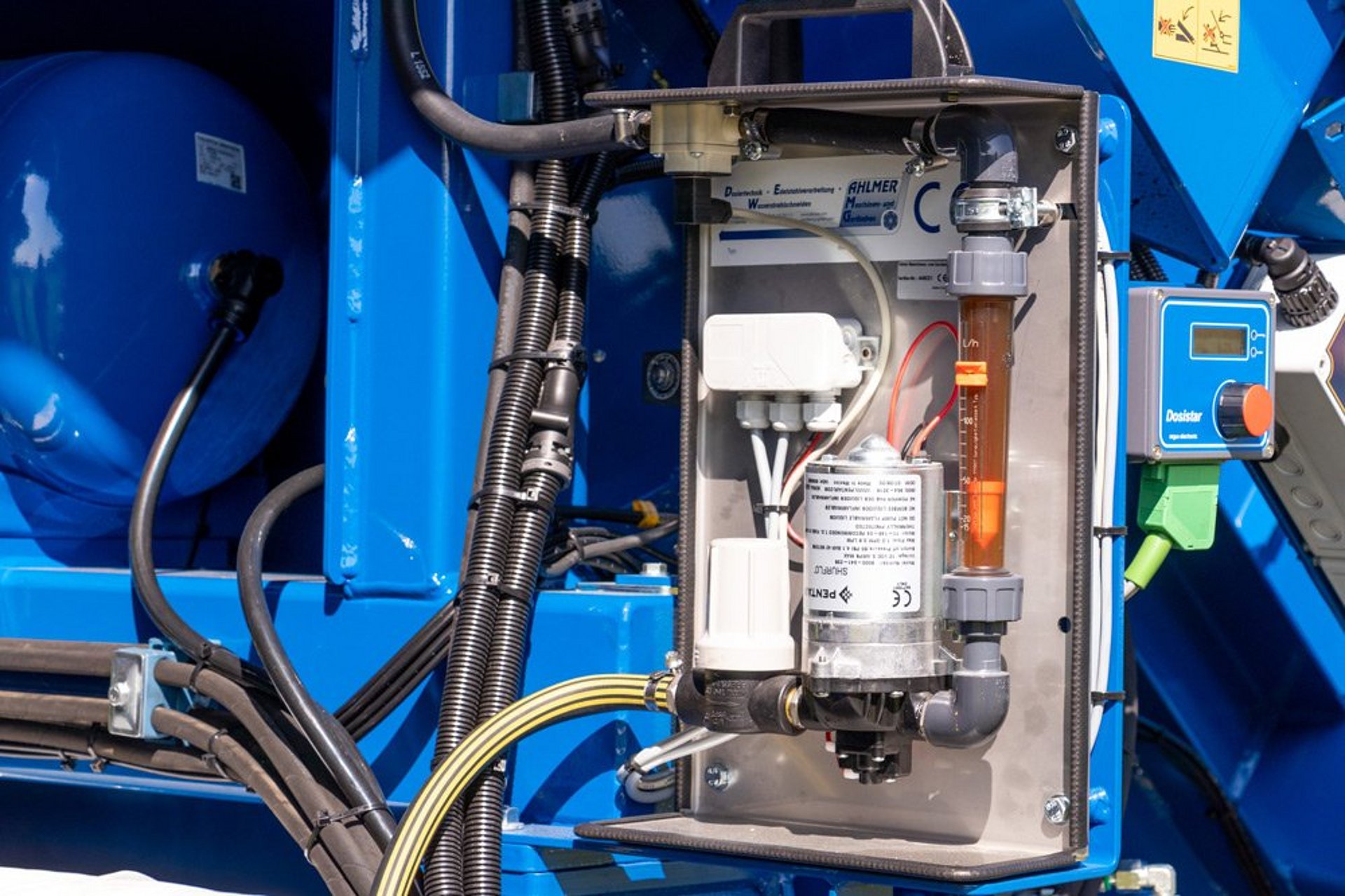

Rozsah dodávky:
- Ovládací jednotka Dosistar
- Čerpadlo s filtrem
- Elektronické měření průtoku
- Různé trysky
- Sací hadice pro externí zásobníky

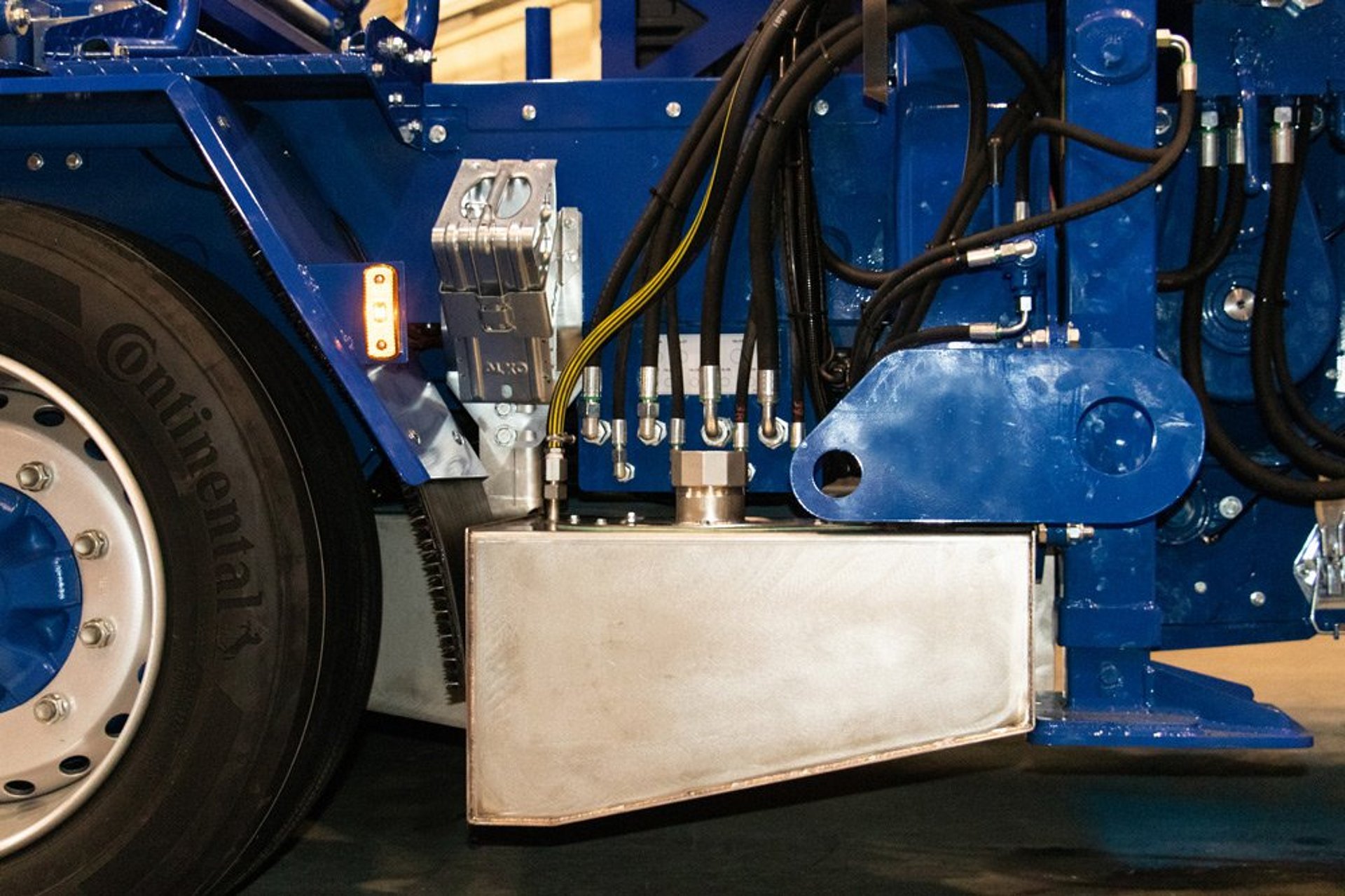

Nerezová nádrž o objemu 450 litrů je namontovaná přímo na stroji a zajišťuje bezezbytkové vyprázdnění.
12 V na 24 V
Skládá se ze spirálového kabelu 15 pólů na 13 pólů a 2x 7 pólů na 13 pólů
K dispozici je velký výběr variant tažného oka
